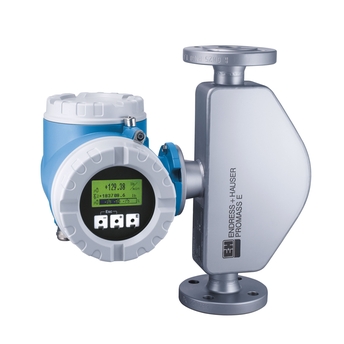

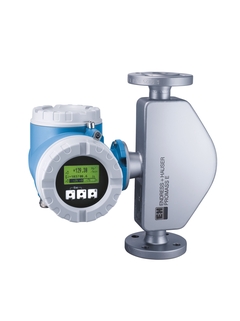

Promass 83E

Coriolis

Le débitmètre avec faible coût d'exploitation et fonctionnalité de transmetteur étendue. Mesure extrêmement précise de liquides et gaz pour une large gamme d'applications standard.

Economique – appareil polyvalent ; une alternative aux débitmètres volumiques traditionnels. Moins de points de mesure – mesure multivariable (débit, densité, température). Faible encombrement – pas de longueurs droites d'entrée/de sortie. Système bi-tube compact. Température du produit jusqu'à +140 °C (+284 °F).

Qualité – logiciel pour le dosage et le remplissage, densité & concentration, diagnostic étendu. Options de transmission de données flexible – grand choix de types de communication. Récupération automatique des données pour la maintenance. Affichage 4 lignes rétroéclairé avec commande tactile. Version compacte ou séparée.

DN 8 à 80 (⅜ à 3")

Tube de mesure : 1.4539 (904L)
Raccord : 1.4404 (316/316L)

Débit massique, densité, température, débit volumique, débit volumique corrigé, densité de référence

Débit massique (liquide) : ±0,15 % (standard), 0,10 % (option)
Débit volumique (liquide) : ±0,15 %
Débit massique (gaz) : ±0,75 %
Masse volumique (liquide) : ±0,0005 g/cm³

0 à 180 000 kg/h (0 à 6600 lb/min)

PN 100, Class 600, 63K

–40 à +140 °C (–40 à +284 °F)

Standard : –20 à +60 °C (–4 à +140 °F)
Option : –40 à +60 °C (–40 à +140 °F)

1.4301 (304), résistant à la corrosion

Fonte d'alu moulé avec revêtement pulvérisé
1.4301 (304), tôle
CF3M (316L), fonte

IP67, boîtier de type 4X. Transmetteur séparé : IP67, boîtier de type 4X

Afficheur 4 lignes rétroéclairé avec commande tactile (configuration de l'extérieur)
Configuration possible via afficheur sur site et outils de configuration

4 sorties modulaires :
0-20 mA (active)/4-20 mA (active/passive)
Sortie impulsion/fréquence/tout ou rien (passive)
Relais

2 entrées modulaires :
Etat
0-20 mA (active)/4-20 mA (active/passive)

HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

DC 16 à 62 V
AC 85 à 260 V (45 à 65 Hz)
AC 20 à 55 V (45 à 65 Hz)

ATEX, IECEx, FM, CSA, NEPSI

Certificat matière 3.1, étalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR, SIL, Marine
DESP, CRN
3-A

Marquage CE, C-Tick, EAC

Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR

Agrément Marine

DESP, CRN

Certificat matière 3.1

3-A

Coriolis

Une alternative aux débitmètres volumiques traditionnels ; avec faible coût d'exploitation.

-20...+65 °C
(-4...+140 °F)

-40...+125 °C
(-40...+257 °F)

PN 40...100
Cl150...600
JIS 10...63K

904L/1.4539

4...20mA
Impulsion/Fréquence (10 KHz, active/passive)
Relais/état

ATEX
FM
CSA

Coriolis

Le débitmètre massique universel au coût de possession réduit au minimum, avec fonctionnalités de transmetteur étendues. Mesure de haute précision de liquides et de gaz pour une large gamme d'applications standard.

Economique – appareil polyvalent ; alternative aux débitmètres volumiques traditionnels. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Système bi-tube ultracompact. Température du produit jusqu'à +140 °C (+284 °F).

Qualité – logiciel pour remplissage & dosage, densité & concentration, diagnostic étendu. Options de transmission des données flexibles – grand nombre de types de communication. Récupération automatique des données pour la maintenance. Affichage 4 lignes rétroéclairé avec commande tactile. Appareil en version compacte ou séparée.

DN 8 à 80 (⅜ à 3")

Tube de mesure : 1.4539 (904L)
Raccord : 1.4404 (316/316L)

Débit massique, masse volumique, température, débit volumique, débit volumique corrigé, masse volumique de référence

Débit massique (liquide) : ±0,15 % (standard), 0,10 % (option)
Débit volumique (liquide) : ±0,15 %
Débit massique (gaz) : ±0,75 %
Masse volumique (liquide) : ±0,0005 g/cm³

0 à 180 000 kg/h (0 à 6600 lb/min)

PN 100, Class 600, 63K

–40 à +140 °C (–40 à +284 °F)

Standard : –20 à +60 °C (–4 à +140 °F)
Option : –40 à +60 °C (–40 à +140 °F)

1.4301 (304), résistant à la corrosion

Fonte d'alu moulé avec revêtement pulvérisé
1.4301 (304), tôle
CF3M (316L), fonte

IP67, boîtier type 4X. Transmetteur déporté : IP67, boîtier type 4X

Afficheur 4 lignes rétroéclairé avec touches optiques (utilisation par l'extérieur)
Configuration possible via l'afficheur local et les outils de configuration

4 sorties modulaires :
0‐20 mA (active)/4‐20 mA (active/passive)
Sortie impulsion/fréquence/tor (passive)
Relais

2 entrées modulaires :
Etat
0‐20 mA (active)/4‐20 mA (active/passive)

HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

DC 16 à 62 V
AC 85 à 260 V (45 à 65 Hz)
AC 20 à 55 V (45 à 65 Hz)

ATEX, IECEx, FM, CSA, NEPSI

Marquage CE, C-Tick, EAC

Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025), NAMUR

Agrément Marine

DESP, CRN

Certificat matière 3.1
