Débitmètre massique Coriolis
Cubemass

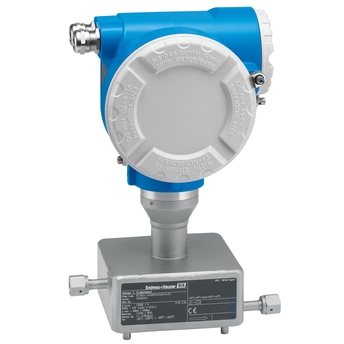

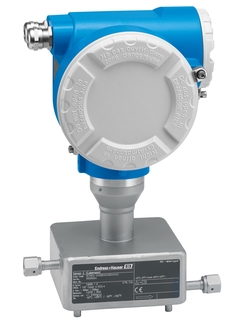

Débitmètre massique Coriolis Cubemass / 8CM pour la mesure de très faibles débits de liquides et de gaz ©Endress+Hauser

Cubemass - Le débitmètre Coriolis pour la mesure de très faibles débits de liquides et de gaz

Le principe de mesure du débit Coriolis

Capteur compact pour les très faibles débits avec intégration système simple

Le Cubemass est le capteur éprouvé pour la mesure de très faibles débits sur skids, bancs d'essai et robotique industrielle, par ex. dans des applications telles que le laquage et le traitement de surface. Sa précision n'est compromise ni par une pression élevée ni par les conditions de débit. Les équipementiers considèrent le Cubemass comme un capteur Coriolis compact.

Sélection rapide

Choisissez parmi nos options suggérées
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

ou

Configuration personnalisée

Continuez votre sélection parmi toutes les options possibles
  • Avantages

    • Mesure précise de très faibles débits de liquides et de gaz

    • Faible encombrement – construction monotube compacte

    • Moins de points de mesure – mesure multivariable (débit, masse volumique, température)

    • Économique – consommation électrique très faible

    • Mise en...

  • Domaine d'application

    • Le principe de mesure fonctionne indépendamment des propriétés physiques du fluide comme la viscosité ou la densité

    • Mesure précise de très faibles débits de liquides et de gaz

    Caractéristiques de l'appareil

    • Diamètre nominal : DN 1 à 6 (1/24 à 1/4")

    • ...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Coriolis

  • En-tête produit

    Le capteur ultracompact pour les très faibles débits avec intégration système simple. Pour de très faibles débits de liquides et gaz ; idéal pour l'intégration sur skids.

  • Caractéristiques du capteur

    Coûts d'installation réduits – construction monotube compacte. Moins de points de mesure – mesure multivariable (débit, densité, température). Faible encombrement – pas de longueurs droites d'entrée/de sortie. Diamètre nominal : DN 1 à 6 (¹⁄₂₄ à ¹⁄₄"). Pression de process jusqu'à 400 bar (5800 psi).

  • Caractéristiques du transmetteur

    Economie de coûts – très faible consommation électrique. Mise en service rapide – appareils préconfigurés. Récupération automatique des données pour la maintenance. Boîtier de transmetteur robuste. Modbus RS485.

  • Gamme de diamètre nominal

    DN 1 à 6 (¹⁄₂₄ à ¹⁄₄")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4539 (904L)
    Raccord : 1.4539 (904L) ; 1.4404 (316/316L)

  • Variables mesurées

    Débit massique, densité, température, débit volumique, débit volumique corrigé, densité de référence, concentration

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,1 %
    Débit volumique (liquide) : ±0,1 %
    Débit massique (gaz) : ±0,5 %
    Densité (liquide) : ±0,0005 g/cm3

  • Gamme de mesure

    0 à 1000 kg/h (0 à 37 lb/min)

  • Pression de process max.

    PN 40, Class 300, 10K, 400 bar (5800 psi)

  • Gamme de température du produit

    –50 à +200 °C (–58 à +392 °F)

  • Gamme de température ambiante

    Standard : –20 à +60 °C (–4 à +140 °F)
    Option : –40 à +60 °C (–40 à +140 °F)

  • Matériau du boîtier du capteur

    1.4301 (304), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    Fonte d'aluminium à revêtement pulvérisé

  • Indice de protection

    IP67, boîtier de type 4X

  • Affichage/Exploitation

    Pas de configuration sur site
    Configuration possible via les outils de configuration

  • Sorties

    Sortie impulsion/fréquence/tout ou rien (passive), impulsion déphasée

  • Entrées

    Aucune

  • Communication numérique

    Modbus RS485

  • Alimentation

    DC 10 à 30 V
    AC 20 à 28 V

  • Certificats Ex

    ATEX, IECEx, NEC/CEC, NEPSI

  • Autres agréments et certificats

    Certificat matière 3.1, étalonnage sur banc d'étalonnage accrédité (selon ISO/IEC 17025), NAMUR
    CRN

  • Agréments et certificats métrologiques

    Certificat matière 3.1

  • Agréments et certificats pression

    CRN

  • Principe de mesure

    Coriolis

  • En-tête produit

    Le capteur ultracompact pour les très faibles débits avec intégration système simple. Pour de très faibles débits de liquides et gaz ; idéal pour l'intégration sur skids.

  • Caractéristiques du capteur

    Coûts d'installation réduits – construction monotube compacte. Moins de points de mesure – mesure multivariable
    (débit, densité, température). Faible encombrement – pas de longueurs droites d'entrée/de sortie. Diamètre nominal : DN 1 à 6 (¹⁄₂₄ à ¹⁄₄"). Pression de process jusqu'à 400 bar (5800 psi).

  • Caractéristiques du transmetteur

    Economie de coûts – très faible consommation électrique. Mise en service rapide – appareils préconfigurés. Récupération automatique des données pour la maintenance. Boîtier de transmetteur robuste. Modbus RS485.

  • Gamme de diamètre nominal

    DN 1 à 6 (¹⁄₂₄ à ¹⁄₄")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4539 (904L)
    Raccord : 1.4539 (904L) ; 1.4404 (316/316L)

  • Variables mesurées

    Débit massique, densité, température, débit volumique, débit volumique corrigé, densité de référence, concentration

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,1 %
    Débit volumique (liquide) : ±0,1 %
    Débit massique (gaz) : ±0,5 %
    Densité (liquide) : ±0,0005 g/cm3

  • Gamme de mesure

    0 à 1000 kg/h (0 à 37 lb/min)

  • Pression de process max.

    PN 40, Class 300, 10K, 400 bar (5800 psi)

  • Gamme de température du produit

    –50 à +200 °C (–58 à +392 °F)

  • Gamme de température ambiante

    Standard : –20 à +60 °C (–4 à +140 °F)
    Option : –40 à +60 °C (–40 à +140 °F)

  • Matériau du boîtier du capteur

    1.4301 (304), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    Fonte d'aluminium à revêtement pulvérisé

  • Indice de protection

    IP67, boîtier de type 4X

  • Affichage/Exploitation

    Pas de configuration sur site
    Configuration possible via les outils de configuration

  • Sorties

    Sortie impulsion/fréquence/tout ou rien (passive), impulsion déphasée

  • Entrées

    Aucune

  • Communication numérique

    Modbus RS485

  • Alimentation

    DC 10 à 30 V
    AC 20 à 28 V

  • Certificats Ex

    ATEX, IECEx, NEC/CEC, NEPSI

  • Autres agréments et certificats

    Certificat matière 3.1, étalonnage sur banc d'étalonnage accrédité (selon ISO/IEC 17025), NAMUR
    CRN
