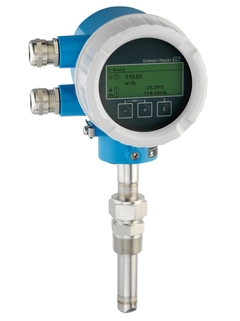

Proline t-mass T 150
Débitmètre massique thermique
Le principe de mesure du débit thermique
Le débitmètre pour la surveillance simple et fiable de liquides
Le t-mass T 150 est le premier débitmètre massique thermique Endress+Hauser pour la mesure de liquides. Le t-mass T 150 est conçu principalement pour les applications sur l'eau. La mesure étant indépendante de la conductivité électrique du fluide, il peut être utilisé pour la surveillance et l'analyse de la tendance d'un grand nombre de liquides aqueux ou non aqueux. Les réglages spécifiques à l'utilisateur sont sauvegardés dans l'afficheur et peuvent être transférés d'un appareil à un autre via l'afficheur.
-
Produits simples
- Facile à sélectionner, à installer et à utiliser
Excellence technique
Simplicité
-
Produits standard
- Fiable, robuste et effort de maintenance réduit
Excellence technique
Simplicité
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité
-
Produits spécialisés
- Conçu pour les applications exigeantes
Excellence technique
Simplicité
Variable
| Sélections FLEX | Excellence technique | Simplicité |
|---|---|---|
Sélection Fundamental Répondez à vos besoins fondamentaux en matière de mesure |
Excellence technique
|
Simplicité
|
Sélection Lean Gérez facilement vos process de base |
Excellence technique
|
Simplicité
|
Sélection extended Optimisez vos process grâce à des technologies innovantes |
Excellence technique
|
Simplicité
|
Sélection Xpert Maîtrisez vos applications les plus difficiles |
Excellence technique
|
Simplicité
Variable |
-
Données clés
-
Erreur de mesure max.
±5 % P.E.
-
Gamme de mesure
226 à 14 100 000 l/h (60 à 3 730 000 gal/h)
(sous les conditions de référence) -
Gamme de température du produit
–20 à +100 °C (–4 à +212 °F)
Compatible SIP : 130 °C (266 °F) pendant max. 1 heure -
Pression de process max.
PN 40
-
Matériaux en contact avec le produit
Capteur : 1.4404 (316/316L) ; Alloy C22, 2.4602 (UNS N06022)
Raccord : 1.4404 (316/316L) ; Alloy C22, 2.4602 (UNS N06022)
-
Composants additionnels
-
Avantages
Dédié à la surveillance de liquides conducteurs ou non conducteurs
Sécurité de process élevée – bonnes répétabilité et linéarité grâce à la compensation de température intégrée
Mesure économique – installation aisée, perte de charge négligeable et absence...
-
Domaine d'application
Ce principe de mesure se caractérise par une dynamique de mesure élevée et une mesure directe du débit massique
Dédié à la surveillance de liquides conducteurs ou non conducteurs.
Caractéristiques du produit
Version à insertion pour diamètre nominal DN 40...
Documents / Manuels / Logiciels
-
Proline t-mass T 150
Information technique
Débitmètre massique thermique
Information technique (TI) -
Proline t-mass T 150
HART
Manuel de mise en service
Débitmètre massique thermique
Mise en service (BA) -
Proline t-mass T 150
HART
Description of Device Parameters
Thermal Mass Flowmeter
Description des paramètres d'appareil (GP) -
Proline t-mass T 150
Instructions condensées
Débitmètre massique thermique
Instructions condensées (KA)12/13Anglais -
Safety chain
Installation Instructions
t-mass T 150
Instructions de montage (EA) -
Safety Instructions for Spare Parts
Installation Instructions
Flowmeter
Instructions de montage (EA) -
Replacing the display module
Installation Instructions
Promag 200, Promass 200, Prosonic Flow 200, Prowirl 200, t-mass 150,
Levelflex FMP5x, Micropilot FMR5x, Micropilot FMR6x, Remote dis
play FHX50Instructions de montage (EA) -
Replacing small parts
Installation Instructions
t-mass A, B, T 150
Instructions de montage (EA) -
Mounting the Weather Protection
Installation Instructions
t-mass T 150
Instructions de montage (EA) -
Activating application packages
Promag 100, 200, 400, Promass 100, 200, Prosonic Flow 100, 200, Prowirl
200, t-mass 150Instructions de montage (EA) -
Cold tap, atmospheric pressure
t-mass 65I, t-mass B 150, t-mass T 150, t-mass I 300, t-mass I
500-digitalInstructions de montage (EA) -
Proline t-mass 150
ATEX: II3G Ex nA IIC T4…T1
IECEx: Zone 2 Ex nA IIC T4…T1
Conseils de sécurité
Documentation pour la zone explosible
Conseils de sécurité ATEX (XA) -
Change of Directives
Special Documentation
Change of Directives
Information spécifique (SD) -
Yardımcı işletmelerde akış ölçümü
Basınçlı hava, gaz, buhar ve su için özel enerji yönetimi çözümleri
Information spécifique (CP)07/14Turc -
Mesure de débit dans les circuits auxiliaires
Solutions sur mesure pour la gestion de l'énergie : air comprimé, gaz,
vapeur et eauInformation spécifique (CP)07/14fr -
Proline t-mass T 150
For simple liquid flow monitoring
Innovations (IN)12/13Anglais -
Proline t-mass T 150
Für die einfache Durchflusskontrolle von Flüssigkeiten
Innovations (IN)12/13Allemand -
Proline t-mass T 150
最便捷的液体流量和温度监测
Innovations (IN)12/13Chinois -
T-mass T150
Überwachung von Durchfluss nach dem Thermischen-Prinzip als Kompaktgerät
in
Einsteckausführung mit HilfsenergieTexte d'offre06/20Allemand -
EDD Single, PDM_HART_FL_t-mass150LT_0x0068_0x01_0x01, 01.10.2014 (Flow, t-mass 150, 0x0068)
HART,
PDM Version: 8.1 SP1Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, FDM_HART_FL_t-mass150LT_0x0068_0x01_0x01, 05.08.2015 (Flow, t-mass 150)
HART,
Field Device Manager Version: R430.1Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, AMS11_HART_FL_t-mass150LT_0x0068_0x01_0x01, 21.08.2019 (Flow, t-mass 150, 0x0068)
HART,
AMS Version: 10.5, 11.0, 11.1, 11.5, 12.0Electronic Data Description (EDD)1.00.00Language neutral -
EDD Single, AMS12_HART_FL_t-mass150LT_0x0068_0x01_0x01, 21.08.2019 (Flow, t-mass 150, 0x0068)
HART,
AMS Version: 12.0, 12.5, 13.0, 13.1, 13.5Electronic Data Description (EDD)1.00.00Language neutral -
DTM Single, t-mass150LT150_6xAB_HART_FW1_00_zz_Dev_Rev_1, 26.10.2020 (Flow, t-mass 150, 0x0068)
HART,
DeviceCare Version: 1.07.00
Field Xpert - SMT70 Version: 1.05.00
FieldCare Version: 2.15.00Device Type Manager (DTM)1.2.0.42Language neutral -
Faceplate Library, PRM_HART_Package_Flow_1_08_00, 22.07.2015 (Flow)
HART,
Plant Resource Manager Version: R3.02, R3.05, R3.10, R3.11, R3.12Faceplate1.08.00Language neutral -
Faceplate Single, PRM_HART_FL_t-mass150_0x0068_0x01_0x01, 01.10.2014 (Flow, t-mass 150, 0x0068)
HART,
Plant Resource Manager Version: R3.11Faceplate1.00.00Language neutral -
Note Single, Release_Notes_for_AMS_HART_Flow, 15.06.2018 (Flow)
HART,
AMS Version: AnyNote1.00.00Language neutral -
Verification DTM Library, VerificationDTM_FLOW_HART, 15.05.2020 (Flow)
HART,
DeviceCare Version: 1.06.00
FieldCare Version: 2.13.00Verification DTM1.06.05Language neutral -
t-mass A, t-mass B, t-mass T
Code produit: 6AAB-, 6BAB-, 6TAB-, O6AAB-
Numéro de déclaration: EC_00296_02.16EU DeclarationAllemand , Anglais , fr -
t-mass A, t-mass B, t-mass T
Code produit: 6AAB-, 6BAB-, 6TAB-
Numéro de déclaration: EC_00295_01.16EU DeclarationAllemand , Anglais , fr -
t-mass T, Prowirl R, Prowirl O, Prowirl F, T-MASS I, T-MASS F, t-mass B, t-mass A, t-mass, Prowirl D, PROSONIC FLOW P, Prosonic Flow G, PROSONIC FLOW E, Prosonic Flow 93, Prosonic Flow B, Prosonic Flow 92, Prosonic Flow 91, PICOMAG, Magphant, Dosimass, Promass 40, Promag D
Code produit: 92F-, ODMA-, 7R2B-, 7F2B-, 93P-, 93W-, 7O2B-, 7D2B-, 7O2C-, 7F2C-, 7R2C-, 65I-, 93C-, 7D2C-, 65F-, 93TA1-, 9B2B-, 9E1B-, 9EHB-, 9G3B-, 9G5B-, 9P5B-, DMA-, DTI200-, DTT31-, DTT35-, DTT35L-, DTT31L-, 91W-, 8E-, 6TAB-, 6I5B-, 6I3B-, 6F5B-, 6F3B-, 6BAB-, 6AAB-, 5D4C-, 40E-
Région/Pays: Russia (TR CU)
Organisme d\'accréditation: EAC
Numéro d\'agrément: EACE N RU-D.CH.AD07.B.02246/20DiversRusse -
t-mass A, t-mass B, t-mass L, t-mass T
Code produit: 6AAB-, 6BAB-, 6TAB-, 6LAB-, O6AAB-, O6BAB-, O6LAB-, O6TAB-
Région/Pays: International (IECEx)
Organisme d\'accréditation: CSAExplosion ProtectionAnglais -
t-mass A, t-mass B, t-mass L, t-mass T
Code produit: 6AAB-, 6BAB-, 6TAB-, 6LAB-, O6AAB-, O6BAB-, O6LAB-, O6TAB-
Région/Pays: Canada, USA
Organisme d\'accréditation: CSA
Catégorie: I/2/A,B,C,D/Explosion ProtectionAnglais -
t-mass T
Code produit: 6TAB-
Région/Pays: International
Organisme d\'accréditation:Hygienic EquipmentAnglais -
t-mass L, t-mass T
Code produit: 6LAB-, 6TAB-
Région/Pays: International
Organisme d\'accréditation: FieldComm GroupFieldbus ConformanceAnglais
Accessoires / pièces de rechange
-
-
Nr 37 Order code 71158893
Set 10 Connecteur, 8-pin, t-mass 150
-
-
-
Nr 30 Order code XPD0022-
-
-
-
Nr 40 Order code XPD0024-
Display module, SD02, push buttons
For housing: GT18, GT19, GT20. Usage: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67, FHX50. Promass 200/TB2, Prosonic Flow 200, t-mass 150, Promag 200, Prowirl 200. Consists of: Display SD02, helix cable, ribbon cable, connector cover.
-
-
-
Nr 20 Order code 71158894
Set Couvercle Alu, disque vitre, joint
Utilisation: t-mass 150. Matériel: Couvercle aluminium, revêtu. Joint torique 88,50x3,53 NBR, revêtue PTFE.
-
Nr 20 Order code 71158895
Set Couvercle Alu, vers. borgne , joint
Utilisation: t-mass 150. Matériel: Couvercle aluminium, revêtu. Joint torique 88,50 x3, 53 NBR, revêtue PTFE.
-
-
-
Nr 15 Order code 50103658
Set 10 presse-étoupes M20x1,5 gris
-
Nr 15 Order code 50098036
Set 10 presse-étoupes M20x1,5 Ex
-
Nr 15 Order code 50098041
Set 10 adaptat. M20x1,5/G 1/2" bouch.PVC
-
Nr 15 Order code 71115505
Set 10 ext. M20x1,5/G 1/2" bouch.laiton
-
Nr 15 Order code 50098042
Set 10 adaptat. M20x1,5/NPT1/2"bouch.PVC
-
Nr 15 Order code 71115509
Set 10 ext. M20x1,5/NPT1/2" bouch.laiton
-
Nr 15 Order code 71240315
Set connec.fem, M20x1,5/M12x1, NBR
Utilisation t-mass T 150.
-
Nr 15 Order code 71240316
-
-
-
Nr 65 Order code 71158896
Set joints boîtier, t-mass 150
Se compose de: Joint tor. 88,50x3, 53 NBR, revêtue PTFE couvercle du compartiment électronique recouvert de PTFE. Joint tor.36,10x3,53 HNBR,boitier/capt.
-
-
-
Nr 19 Order code 71158897
Set Pieces boitier, t-mass 150
Se compose de: Bouchon du filtre, Laiton. Filtre de compensation de pression, en PTFE. vis six pans creux M8x12 A2.
-
-
-
Nr 63 Order code 71158898
Set joint, HNBR, 3/4",t-mass B/T 150
Se compose de: Joint torique 35,0 / 26,7 x2, 0, HNBR, 316.
-
Nr 63 Order code 71158900
Set joint, EPDM, 3/4",t-mass B/T 150
Se compose de: Joint torique 35,0 / 26,7 x2, 0, EPDM, 316.
-
-
-
Order code 71240321
Set chaîne de sécurité, t-mass T 150
Utilisation Pour pression <=4,5bar (65,27 psi) et bague PEEK.
-
Order code 71240320
Set capot de protection , t-mass 150
Se compose de: Capot de protection, Matériel d'installation.
-
Order code DK6MB-
t-mass, mounting boss
For mounting the insertion version in a process pipe
-
Order code DK6002-
t-mass T 150, mounting kit
For mounting the insertion version in a process pipe.
-
Order code DK6HT-
Hot tap, process pressure, 65I/150
Usage: t-mass 65I, 6BAB, 6TAB. For insertion version. For mounting and extracting the device under operating conditions.
-
Order code DK6ML-
Cold tap, atmospheric pressure, t-mass
Usage: t-mass 65I, 6BAB, 6TAB, 6I3B, 6I5B. For insertion version. For mounting and extracting the device at atmospheric pressure. Min. insertion length: 335mm (13in).
-
Order code XPRFID-
Spare RFID TAG
Consists of: RFID TAG, fixing wire, crimp sleeve.
-
-
Prédécesseur
