Données clés
-
Précision
Standard selon ASTM E-230
Spécial selon ASTM E-230 -
Temps de réponse
Selon la configuration
63% rt = 15,0 s -
Pression process max. (statique)
à 20 °C : 500 bar (7252 psi)
dépend de la configuration -
Gamme de temperature de service
Type T :
-270 °C ...400 °C
(-454 °F ...752 °F)
Type J :
-210 °C ...1200 °C
(-346 °F ...2.192 °F)
Type E :
-270 °C ...1000 °C
(-454 °F ...1.832 °F)
Type K :
-270 °C ...1.372 °C
(-454 °F ...2.500 °F)
Type N :
-270 °C ... 1.300 °C
(-454 °F ...2.372 °F) -
Longueur dʹimmersion sur demande
jusqu'à 609 mm (24")
autres sur demande
Domaine d'application

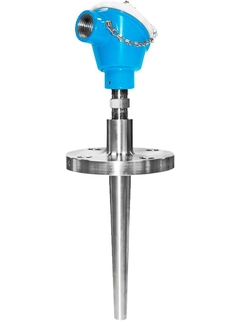

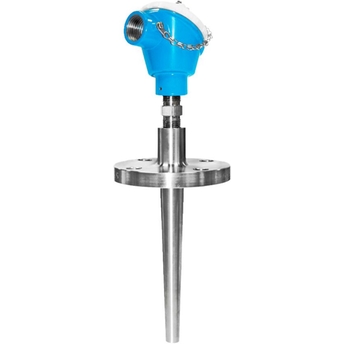

The high modular thermometer is used for several applications with harsh environments, e.g. in power plants, refineries or in the chemical or petrochemical industry. The robust device with barstock thermowell, flange connection and different head transmitter is a complete unit ready for use with enhanced measurement accuracy and reliability. A variety of dimensions and materials, like SS316, INCONEL600, HastelloyC276, Titan or Monel, offer flexible application possibilities.
The TH54 temperature sensors are Thermocouple assemblies installed in Thermowells and designed for use in all types of process industries, including heavy industries, due to their rugged design. They are made up of a Magnesium Oxide insulated thermocouple as a measurement probe and a thermowell made of barstock material.
The sensor assemblies can be used in process industries such as:
Chemicals
Petrochemicals
Power plants
Refineries
Offshore platforms
Avantages
One source shopping for temperature measurement solutions. World class transmitter with integrated sensor offering for heavy process industry applications.
Remove and install straight out of the box!
Improved galvanic isolation on most devices (2 kV)
Simplified model structure: Competitively priced, offers great value. Easy to order and reorder. A single model number includes sensor, thermowell and transmitter assembly for a complete point solution.
All iTEMP® transmitters provide long term stability ≤ 0.05% per year
Extended selection
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité
-
Produits simples
- Facile à sélectionner, à installer et à utiliser
Excellence technique
Simplicité
-
Produits standard
- Fiable, robuste et effort de maintenance réduit
Excellence technique
Simplicité
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité
-
Produits spécialisés
- Conçu pour les applications exigeantes
Excellence technique
Simplicité
Variable
| FLEX selections | Excellence technique | Simplicité |
|---|---|---|
Fundamental selection Parfait pour les applications de base |
Excellence technique
|
Simplicité
|
Lean selection Performances optimales pour piloter les applications standards |
Excellence technique
|
Simplicité
|
Extended selection Fonctionnalités avancées pour maximiser vos process |
Excellence technique
|
Simplicité
|
Xpert selection Performances exceptionnelles pour applications exigeantes |
Excellence technique
|
Simplicité
Variable |
Loading alternative products
Nos réalisations
14 documents
-
-
Information technique (TI)
TI TH53, TH54 et TH55
Thermocouples installés dans des protecteurs avec insert à ressort et boîtier pour l'industrie des process
EN FR 15/01/202513/05/202406/05/202415/02/202313/01/2021Langue:
French
Version:
15/01/2025
Taille du fichier:
1.5 MB
Nom du fichier:
TI00112RFR_1825-00.pdf
-
-
-
Instructions condensées (KA)
TH54 Compact Instructions
Thermocouple assembly in flanged thermowell
EN FR 04/02/201305/07/200708/07/200501/02/2005Langue:
Anglais
Version:
04/02/2013
Taille du fichier:
549 KB
Nom du fichier:
KA00197ren_1312.pdf
-
-
-
Certificats FM/CSA (ZD)
Control Drawing CSA Intrinsically Safety, Nonincendive THxx, Txx Series, TU111, TU121, TU211, TU221
Installation Notes for Hazardous Locations
Langue:
Anglais
Version:
02/11/2006
Taille du fichier:
72.5 KB
Nom du fichier:
160100112.pdf
-
-
-
Documentation spéciale (SD)
Device viewer
Technical documentation in other languages
Langue:
Anglais
Version:
14/07/2021
Taille du fichier:
478.5 KB
Nom du fichier:
SD02429R09EN_0121.pdf
-
-
-
Domaines d'activité (FA)
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
Langue:
Allemand
Version:
04/02/2025
Taille du fichier:
18.9 MB
Nom du fichier:
FA00006Tde.pdf
-
-
-
Domaines d'activité (FA)
Temperature measurement
Thermometers and transmitters for the process industry
Langue:
Anglais
Version:
04/02/2025
Taille du fichier:
19.1 MB
Nom du fichier:
FA00006Ten_2325_interaktiv_verb.pdf
-
-
-
Domaines d'activité (FA)
Misura della temperatura
Misura della temperatura
Termometri e trasmettitori per l'industria di processoLangue:
Italien
Version:
09/07/2024
Taille du fichier:
20.3 MB
Nom du fichier:
FA00006Tit_2223.pdf
-
-
-
Domaines d'activité (FA)
Misura della temperatura
Termometri e trasmettitori per l'industria di processo
Langue:
Italien
Version:
17/02/2020
Taille du fichier:
30.6 MB
Nom du fichier:
FA00006TIT_2020.pdf
-
-
-
Domaines d'activité (FA)
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso
Langue:
Espagnol
Version:
20/04/2018
Taille du fichier:
5.5 MB
Nom du fichier:
FA00006Tes_Catalogo Temperatura_1818.pdf
-
-
-
Domaines d'activité (FA)
温度計
プロセス産業向けの温度計
および伝送器Langue:
Japonais
Version:
17/02/2020
Taille du fichier:
38.9 MB
Nom du fichier:
FA00006TJA_2020.pdf
-
-
-
Domaines d'activité (FA)
Mesure de température
Capteurs et transmetteurs de température pour les industries de process
Langue:
French
Version:
20/12/2019
Taille du fichier:
60.9 MB
Nom du fichier:
FA00006TFR-Mesure de temperature.pdf
-
-
-
Déclaration UE
Product family: Low cost RTD general purpose, Process RTD direct contact, Process RTD direct in contact, Process RTD general purpose , Process RTD heavy duty, Process RTD hygienic, Process TC direct contact, Process TC direct in contact, Process TC general purpose, Process TC heavy duty, RTD thermometer, TC heavy duty
Product root: TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC42
0-, TH11-, TH12-, TH13-, TH14-, TH15-, TH17-, TH18-, TH27-, TH51-, TH52-, TH53-, TH54-, TH55-, TH56-, TM101-, TM111-, TM112-, TM121-
, TM131-, TM151-, TM152-, TM401-, TM402-, TM411-, TM412-, TM611-, TMT142C-, TMT142R-, TMT162C-, TMT162R-, TR10-, TR11-, TR12-, TR13-
, TR15-, TR24-, TR25-, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TSM187-, TSM487-, TST18
7-, TST310-, TST40N-, TST410-, TST414-, TST41N-, TST434-, TST434B-, TST487-, TST602-, TST90-
Declaration number: EC_00136_04.24EN FR 20/02/2024Langue:
Anglais
Version:
20/02/2024
Taille du fichier:
150.6 KB
Nom du fichier:
EC_00136_04.24.pdf
-
-
-
Protection antidéflagrante
Product family: Accessories: RTD insert, Accessories: TC insert, PROCESS RTD EXPLOSION PROOF, Process TC explosion proof, Process TC heavy duty, TC HEAVY DUTY
Product root: TH13-, TH14-, TH15-, TH53-, TH54-, TH55-, TU111-,
TU121-, TU211-, TU221-
Region: USA
Approval agency: CSA
Category: I//A,B,C,D/
Protection: IS, NILangue:
Anglais
Version:
11/01/2007
Taille du fichier:
474.8 KB
Nom du fichier:
CSA1733219.pdf
-
-
-
Équipement sous pression
Product family: Accessories: Pipe thermowell, PROCESS RTD EXPLOSION PROOF, PROCESS RTD HYGIENIC, Process TC explosion proof, PROCESS TC HEAVY DUTY, TC HEAVY DUTY
Product root: T13-, T14-, T53-, T54-, TH13-, TH14-, TH27-, TH53-,
TH54-, TU51-, TU52-, TU53-, TU54-, TU55-, TU67-
Region: Canada, Canada (CRN)
Approval agency: CRNLangue:
Anglais
Version:
24/08/2018
Taille du fichier:
6.3 MB
Nom du fichier:
0H11923.5C Acceptance Letter.pdf
-
Rechercher les pièces de rechange par numéro dans le schéma
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Tête de raccordement TA30H
-
Autres pièces
Référence à commanderTA30H- -
-
pièces de rech. kit d'étanchéité TA30R
-
Autres pièces
Référence à commander71182606 -
-
Tête de raccordement TA30R
-
Autres pièces
Référence à commanderTA30R- -
-
Commubox FXA195
-
Autres pièces
Référence à commanderFXA195- -
-
Afficheur tête de sonde
-
Autres pièces
Référence à commanderTID10- -
-
Kit de fixation cplt TMT8x/7x USA (amér)
-
Autres pièces
Référence à commander71044062 -
-
iTEMP TMT82, Transmitter HART
-
Autres pièces
Référence à commanderTMT82- -
-
iTEMP TMT84, transmetteur PA
-
Autres pièces
Référence à commanderTMT84- -
-
iTEMP TMT85, transmetteur de temp. FF
-
Autres pièces
Référence à commanderTMT85- -
-
iTEMP TMT86, Transmetteur Ethernet
-
Autres pièces
Référence à commanderTMT86- -
-
Ergot pour couvercle du TMT142
-
Autres pièces
Référence à commander51004948 -
-
Electronique TMT142E
-
Autres pièces
Référence à commanderTMT142E- -
-
Boîtier TMT142G
-
Autres pièces
Référence à commanderTMT142G- -
-
Pièces de rechange TMT142
-
Autres pièces
Référence à commanderTMT142X- -
-
Electronique TMT142E
-
Autres pièces
Référence à commanderTMT142E- -
-
Boîtier TMT142G
-
Autres pièces
Référence à commanderTMT142G- -
-
Pièces de rechange TMT142
-
Autres pièces
Référence à commanderTMT142X- -
-
Pièces de rechange TMT142
-
Autres pièces
Référence à commanderTMT142X- -
-
Joint tor. 88x3 EPDM 70 enduit PTFE
-
Autres pièces
Référence à commander71158816 -
-
Joint tor. 88x3 HNBR 70° Shore Rev. PTFE
-
Autres pièces
Référence à commander71502617 -
-
Module d'arrêt de surtension intégrable
-
Autres pièces
Référence à commander71386275 -
-
Electronique TMT162
-
Autres pièces
Référence à commanderTMT162E- -
-
Boîtier TMT162
-
Autres pièces
Référence à commanderTMT162G- -
-
Pièces de rechange TMT162
-
Autres pièces
Référence à commanderTMT162X- -
-
Electronique TMT162
-
Autres pièces
Référence à commanderTMT162E- -
-
Boîtier TMT162
-
Autres pièces
Référence à commanderTMT162G- -
-
Pièces de rechange TMT162
-
Autres pièces
Référence à commanderTMT162X- -
-
Thermocouple TU121, Gen.Purp. U.S.Style
-
Autres pièces
Référence à commanderTU121- -
-
Boîtier TU401, U.S. Style
-
Autres pièces
Référence à commanderTU401- -
-
Protecteur TU54, à bride U.S. Style
-
Autres pièces
Référence à commanderTU54- -
-
Thermocouple TH55, ressort U.S. Style
-
Autres pièces
Référence à commanderTH55- -
-
Readwin 2000 Logiciel config.+ visualis.
-
Autres pièces
Référence à commanderREADWIN- -
-
Commubox FXA191
-
Autres pièces
Référence à commanderFXA191- -
-
iTEMP TMT181,transmetteur de temp.PCP
-
Autres pièces
Référence à commanderTMT181- -
-
iTEMP TMT182, transm température HART
-
Autres pièces
Référence à commanderTMT182- -
-
iTEMP TMT184 transm.de température PA
-
Autres pièces
Référence à commanderTMT184- -
-
Kit de pièces détachées, couvercle TA30
Référence à commanderXPT0004- -
Presse-étoupe NPT1/2, D4.5-8.5 IP68
Référence à commander51006845 -
Etrier de montage 316L, tube 1,5"-3"
Référence à commander51007995 -
PE NPT1/2, Câbles 2x diam. 0,5mm
Référence à commander51004654 -
Kit de configuration TXU10
Référence à commanderTXU10-
