Proline Promass F 200
Débitmètre Coriolis

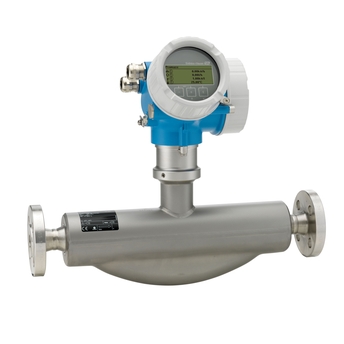

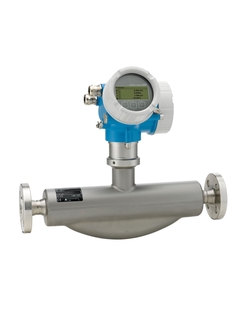

Photo du Proline Promass F 200 / 8F2B avec des performances de mesure maximales dans les liquides et les gaz ©Endress+Hauser

Proline Promass F 200 avec des performances de mesure maximales dans les liquides et les gaz

Le principe de mesure du débit Coriolis

Concept de sauvegarde des données HistoROM

Débitmètre robuste en véritable technologie 2 fils

Le Promass F s'est bâti une solide réputation grâce à sa précision exceptionnelle. Il est adapté à une très large gamme d'applications. Le Promass F 200 offre une véritable technologie 2 fils conforme aux normes industrielles. Celle-ci permet une intégration parfaite aux installations et systèmes de commande existants. Grâce à sa construction à sécurité intrinsèque (Ex ia) et la sécurité de process assurée par la technologie Heartbeat, il permet une sécurité de fonctionnement élevée en zone explosible.

  • Avantages

    • Sécurité du process maximale – immunité aux conditions de process fluctuantes et sévères

    • Moins de points de mesure – mesure multivariable (débit, masse volumique, température)

    • Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie

    • ...

  • Domaine d'application

    • Le principe de mesure fonctionne indépendamment des propriétés physiques des fluides telles que la viscosité ou la masse volumique

    • Mesure ultraprécise de liquides et gaz dans une large gamme d'applications

    Caractéristiques de l'appareil

    • Débit massique :...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Coriolis

  • En-tête produit

    Débitmètre robuste en véritable technologie 2 fils. Mesure ultraprécise de liquides et gaz dans une large gamme d'applications.

  • Caractéristiques du capteur

    Sécurité du process maximale - immunité aux conditions de process fluctuantes et sévères. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Débit massique : écart de mesure ±0,1 %. Température du produit jusqu'à +205 °C (+401 °F).

  • Caractéristiques du transmetteur

    Câblage aisé de l'appareil – compartiment de raccordement séparé. Utilisation sûre – ouverture de l'appareil inutile grâce à l'affichage avec commande tactile, rétroéclairage. Vérification sans démontage - Heartbeat Technology Technologie 2 fils. Boîtier double compartiment robuste.

  • Gamme de diamètre nominal

    DN 8 à 80 (⅜ à 3")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4539 (904L) ; 1.4404 ; Alloy C22, 2.4602 (UNS N06022)
    Raccord : 1.4404 (316/316L) ; Alloy C22, 2.4602 (UNS N06022)

  • Variables mesurées

    Débit massique, densité, température, débit volumique, débit volumique corrigé, densité de référence

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,1 %
    Débit volumique (liquide) : ±0,1 %
    Débit massique (gaz) : ±0,35 % Densité (liquide) : ±0,0005 g/cm³

  • Gamme de mesure

    0 à 70 000 kg/h (0 à 2570 lb/min)

  • Pression de process max.

    PN 100, Class 600, 63K

  • Gamme de température du produit

    Standard : –50 à +150 °C (–58 à +302 °F)
    Option : –50 à +205 °C (–58 à +401 °F)

  • Gamme de température ambiante

    –40 à +60 °C (–40 à +140 °F)

  • Matériau du boîtier du capteur

    1.4301/1.4307 (304L), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    AlSi10Mg, revêtu, 1.4404 (316L)

  • Indice de protection

    IP66/67, boîtier de type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec commande tactile
    (configuration de l'extérieur)
    Configuration possible via navigateur web et outils de configuration
    Afficheur séparé disponible

  • Sorties

    4‐20 mA HART (passive)
    4‐20 mA (passive)
    Sortie impulsion/fréquence/tout ou rien (passive)

  • Entrées

    Aucune

  • Communication numérique

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Alimentation

    DC 18 to 35 V (4‐20 mA HART avec/sans sortie impulsion/fréquence/tout ou rien)
    DC 18 à 30 V (20 mA HART, 4‐20 mA)
    DC 9 à 32 V (PROFIBUS PA)

  • Certificats Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, JPN

  • Sécurité du produit

    Marquage CE, C-Tick

  • Sécurité fonctionnelle

    Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
    Heartbeat Technology est conforme aux exigences de traçabilité de la vérification selon ISO 9001:2008 – Section 7.6 a (attestation TÜV)

  • Agréments et certificats pression

    DESP, CRN, AD 2000

  • Certificats matière

    Certificat matière 3.1

    NACE MR0175/MR0103, PMI ; test de soudage selon EN ISO, ASME, NORSOK

  • Agréments et certificats hygiéniques

    3-A, EHEDG, cGMP

  • Principe de mesure

    Coriolis

  • En-tête produit

    Débitmètre robuste en véritable technologie 2 fils. Mesure ultraprécise de liquides et gaz dans une large gamme d'applications.

  • Caractéristiques du capteur

    Sécurité du process maximale - immunité aux conditions de process fluctuantes et sévères. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Débit massique : écart de mesure ±0,1 %. Température du produit jusqu'à 205 °C (401 °F).

  • Caractéristiques du transmetteur

    Câblage aisé de l'appareil – compartiment de raccordement séparé. Utilisation sûre – ouverture de l'appareil inutile grâce à l'affichage avec commande tactile, rétroéclairage. Vérification sans démontage - Heartbeat Technology Technologie 2 fils. Boîtier double compartiment robuste.

  • Gamme de diamètre nominal

    DN 8 à 80 (⅜ à 3")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4539 (904L) ; 1.4404 ; Alloy C22, 2.4602 (UNS N06022)
    Raccord : 1.4404 (316/316L) ; Alloy C22, 2.4602 (UNS N06022)

  • Variables mesurées

    Débit massique, densité, température, débit volumique, débit volumique corrigé, densité de référence

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,1 %
    Débit volumique (liquide) : ±0,1 %
    Débit massique (gaz) : ±0,35 % Densité (liquide) : ±0,0005 g/cm³

  • Gamme de mesure

    0 à 70 000 kg/h (0 à 2570 lb/min)

  • Pression de process max.

    PN 100, Class 600, 63K

  • Gamme de température du produit

    Standard : –50 à +150 °C (–58 à +302 °F)
    Option : –50 à +205 °C (–58 à +401 °F)

  • Gamme de température ambiante

    –40 à +60 °C (–40 à +140 °F)

  • Matériau du boîtier du capteur

    1.4301/1.4307 (304L), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    AlSi10Mg, revêtu, 1.4404 (316L)

  • Indice de protection

    IP66/67, boîtier de type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec commande tactile (configuration de l'extérieur)
    Configuration possible via afficheur sur site et outils de configuration
    Afficheur séparé disponible

  • Sorties

    4‐20 mA HART (passive)
    4‐20 mA (passive)
    Sortie impulsion/fréquence/tout ou rien (passive)

  • Entrées

    Aucune

  • Communication numérique

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Alimentation

    DC 18 to 35 V (4‐20 mA HART avec/sans sortie impulsion/fréquence/tout ou rien)
    DC 18 à 30 V (20 mA HART, 4‐20 mA)
    DC 9 à 32 V (PROFIBUS PA)

  • Certificats Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, JPN

  • Sécurité du produit

    Marquage CE, C-Tick, EAC

  • Sécurité fonctionnelle

    Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
    Heartbeat Technology est conforme aux exigences de traçabilité de la vérification selon ISO 9001:2008 – Section 7.6 a (attestation TÜV)

  • Agréments et certificats pression

    DESP, CRN, AD 2000

  • Certificats matière

    Certificat matière 3.1

    NACE MR0175/MR0103, PMI ; test de soudage selon EN ISO, ASME, NORSOK

  • Agréments et certificats hygiéniques

    3-A, EHEDG, cGMP

  • Principe de mesure

    Coriolis

  • En-tête produit

    Débitmètre robuste en véritable technologie 2 fils. Mesure ultraprécise de liquides et gaz dans une large gamme d'applications.

  • Caractéristiques du capteur

    Sécurité du process maximale - immunité aux conditions de process fluctuantes et sévères. Moins de points de mesure – mesure multivariable (débit, masse volumique, température). Faible encombrement – pas besoin de longueurs droites d'entrée et de sortie. Débit massique : écart de mesure ±0,1 %. Température du produit jusqu'à +205 °C (+401 °F).

  • Caractéristiques du transmetteur

    Câblage aisé de l'appareil – compartiment de raccordement séparé. Utilisation sûre – ouverture de l'appareil inutile grâce à l'affichage avec commande tactile, rétroéclairage. Vérification sans démontage - Heartbeat Technology. Technologie 2 filsBoîtier double compartiment robuste

  • Gamme de diamètre nominal

    DN 8 à 80 (⅜ à 3")

  • Matériaux en contact avec le produit

    Tube de mesure : 1.4539 (904L) ; 1.4404 ; Alloy C22, 2.4602 (UNS N06022)
    Raccord : 1.4404 (316/316L) ; Alloy C22, 2.4602 (UNS N06022)

  • Variables mesurées

    Débit massique, masse volumique, température, débit volumique, débit volumique corrigé, masse volumique de référence

  • Erreur de mesure max.

    Débit massique (liquide) : ±0,1 %
    Débit volumique (liquide) : ±0,1 %
    Débit massique (gaz) : ±0,35 %
    Masse volumique (liquide) : ±0,0005 g/cm³

  • Gamme de mesure

    0 à 70 000 kg/h (0 à 2570 lb/min)

  • Pression de process max.

    PN 100, Class 600, 63K

  • Gamme de température du produit

    Standard : –50 à +150 °C (–58 à +302 °F)
    Option : –50 à +205 °C (–58 à +401 °F)

  • Gamme de température ambiante

    –40 à +60 °C (–40 à +140 °F)

  • Matériau du boîtier du capteur

    1.4301/1.4307 (304L), résistant à la corrosion

  • Matériau du boîtier du transmetteur

    AlSi10Mg, revêtu, 1.4404 (316L)

  • Indice de protection

    IP66/67, boîtier type 4X

  • Affichage/Exploitation

    Afficheur 4 lignes rétroéclairé avec touches optiques (utilisation par l'extérieur)
    Configuration possible via l'afficheur local et les outils de configuration
    Afficheur séparé disponible

  • Sorties

    4‐20 mA HART (passive)
    4‐20 mA (passive)
    Sortie impulsion/fréquence/tor (passive)

  • Entrées

    Aucun

  • Communication numérique

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Alimentation

    DC 18 à 35 V (4‐20 mA HART avec/sans sortie impulsion/fréquence/tor)
    DC 18 à 30 V (20 mA HART, 4‐20 mA)
    DC 9 à 32 V (PROFIBUS PA)

  • Certificats Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, JPN

  • Sécurité du produit

    Marquage CE, C-Tick

  • Sécurité fonctionnelle

    Sécurité fonctionnelle selon IEC 61508, applicable pour les applications relatives à la sécurité selon IEC 61511

  • Agréments et certificats métrologiques

    Etalonnage réalisé sur bancs d'étalonnage accrédités (selon ISO/IEC 17025)
    Heartbeat Technology est conforme aux exigences de traçabilité de la vérification selon ISO 9001:2008 – Section 7.6 a (attestation TÜV)

  • Agréments et certificats pression

    DESP, CRN, AD 2000

  • Certificats matière

    Certificat matière 3.1

    NACE MR0175/MR0103, PMI ; test de soudage selon EN ISO, ASME, NORSOK

  • Agréments et certificats hygiéniques

    3-A, EHEDG, cGMP
