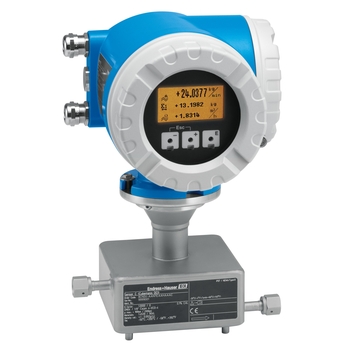

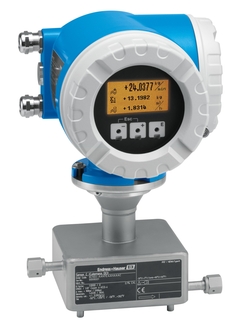

Débitmètre massique Coriolis Cubemass DCI
Capteur compact pour les très faibles débits avec intégration système simple
Le Cubemass DCI est le capteur éprouvé pour la mesure de très faibles débits sur skids, bancs d'essai et robotique industrielle, par ex. dans des applications telles que le laquage et le traitement de surface. Sa précision n'est compromise ni par une pression élevée ni par les conditions de débit. Les équipementiers considèrent le Cubemass comme un capteur Coriolis compact avec de nombreuses possibilités de communication.
-
Produits simples
- Facile à sélectionner, à installer et à utiliser
Excellence technique
Simplicité
-
Produits standard
- Fiable, robuste et effort de maintenance réduit
Excellence technique
Simplicité
-
Produits haut de gamme
- Hautement fonctionnel et pratique
Excellence technique
Simplicité
-
Produits spécialisés
- Conçu pour les applications exigeantes
Excellence technique
Simplicité
Variable
Sélections FLEX | Excellence technique | Simplicité |
---|---|---|
Sélection Fundamental Répondez à vos besoins fondamentaux en matière de mesure |
Excellence technique
|
Simplicité
|
Sélection Lean Gérez facilement vos process de base |
Excellence technique
|
Simplicité
|
Sélection extended Optimisez vos process grâce à des technologies innovantes |
Excellence technique
|
Simplicité
|
Sélection Xpert Maîtrisez vos applications les plus difficiles |
Excellence technique
|
Simplicité
Variable |
-
Données clés
-
Erreur de mesure max.
Débit massique (liquide) : ±0,1 %
Débit volumique (liquide) : ±0,1 %
Débit massique (gaz) : ±0,5 %
Densité (liquide) : ±0,0005 g/cm3 -
Gamme de mesure
0 à 1000 kg/h (0 à 37 lb/min)
-
Gamme de température du produit
–50 à +200 °C (–58 à +392 °F)
-
Pression de process max.
PN 40, Class 300, 10K, 400 bar (5800 psi)
-
Matériaux en contact avec le produit
Tube de mesure : 1.4539 (904L)
Raccord : 1.4539 (904L) ; 1.4404 (316/316L)
-
Sélection rapide
Configuration personnalisée
-
Avantages
Faible encombrement - construction monotube compacte
Moins de points de mesure – mesure multivariable (débit, masse volumique, température)
Adapté aux skids – capteur léger
Grande flexibilité dans l'intégration système – grand choix d'interfaces de...
-
Domaine d'application
Le principe de mesure fonctionne indépendamment des propriétés physiques des fluides telles que la viscosité ou la masse volumique
Mesure précise de très faibles débits de liquides et de gaz
Caractéristiques de l'appareil
Diamètre nominal : DN 1 à 6 (1/24...
Documents / Manuels / Logiciels
-
Cubemass DCI
Technical Information
Coriolis flowmeter
The ultra-compact sensor for smallest quantities with seamless system
integrationInformation technique (TI) -
Cubemass DCI
HART
Operating Instructions
Coriolis flowmeter
Mise en service (BA) -
Cubemass DCI
MODBUS RS485
Operating Instructions
Coriolis flowmeter
Mise en service (BA) -
Cubemass DCI
HART
Description of Device Functions
Coriolis flowmeter
Description des paramètres d'appareil (GP) -
Cubemass DCI
MODBUS RS485
Description of Device Functions
Coriolis flowmeter
Description des paramètres d'appareil (GP) -
Cubemass DCI
Instructions condensées
Débitmètre massique Coriolis
Instructions condensées (KA)11/09Anglais -
Replacing interface parts
Installation Instructions
Promass 40, 80, 83, 84, Cubemass 8CN, CNGmass 8DF
Instructions de montage (EA) -
Replacing I/O-board and subprints for harsh environment (HE)
Installation Instructions
Promag 50, 53, 55, Promass 80, 83, 84, CNGmass 8DF, Cubemass 8CN
Instructions de montage (EA) -
Replacing transmitter parts
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, Prosonic Flow 90, 93,
t-mass 65, Cubemass 8CN, CNGmass 8DFInstructions de montage (EA) -
Replacing S-DAT
Installation Instructions
Promag 23, 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, 8WF, Cubemass
DCI 8CN, CNGmass DCI 8DF, t-mass 65Instructions de montage (EA) -
Replacing power supply for harsh environment (HE)
Installation Instructions
Promag 50, 53, 55, Promass 40, 80, 83, 84, CNGmass DCI, Cubemass DCI,
Prosonic Flow 93 PInstructions de montage (EA) -
Replacing cover and O-ring
Installation Instructions
romag 10, 23, 50, 51, 53, 55, 400, 800, Promass 40, 80, 83, 84, 8ME,
CNGmass 8FF, LPGmass 8FE, Cubemass 8CM, Prosonic Flow 90, 91,9
2, 93, t-mass 65, Prowirl 72, 73Instructions de montage (EA) -
Replacing connecting cable
Installation Instructions
Promass 60, 63, 64, 80, 83, 84
Instructions de montage (EA) -
Safety Instructions for Spare Parts
Installation Instructions
Flowmeter
Instructions de montage (EA) -
I/O-board, subprint, screening sheed
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, Cubemass DCI 8CN,
CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65Instructions de montage (EA) -
Replacing Power supply and display
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, Cubemass DCI 8CN,
CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65Instructions de montage (EA) -
Replacing amplifier board
Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, Cubemass DCI 8CN, CNGmass
DCI 8DF, Prosonic Flow 90, 93, t-mass 65Instructions de montage (EA) -
Replacing T-DAT
Installation Instructions
Promag 23, 53, 55, Promass 83, 84, 8WF, 8ME, Cubemass DCI 8CN, CNGmass
DCI 8DF, Prosonic Flow 91, 93, t-mass 65Instructions de montage (EA) -
Replacing amplifier board for harsh environment (HE)
Installation Instructions
Promag 50, 53, 55, Promass 80, 83, 84, Cubemass DCI 8CN, CNGmass DCI 8DF
Instructions de montage (EA) -
Replacing Sensor parts remote version
Installation Instructions
Promag 10, 50, 51, 53, 55, 400, 800, Promass 80, 83, 84, Cubemass 8CN,
CNGmass 8DFInstructions de montage (EA) -
Repair kit cover remote version
Installation Instructions
Promag 10, 50, 51, 53, 55, 400, 800, Promass 80, 83, 84, CNGmass DCI,
Cubemass DCI, Prosonic Flow 92 F, t-mass 65Instructions de montage (EA) -
Cubemass DCI
NEPSI Zone 1, Zone 21
Safety Instructions
Documentation for hazardous area
Conseils de sécurité ATEX (XA) -
Cubemass DCI
ATEX II2GD
IECEx Zone 1, 21
Ex documentation
Ex-Dokumentation zur Betriebsanleitung:
Ex documentation for the operating instruction:
Documentation Ex relative à la mise en service:
BA00139D, BA00141DConseils de sécurité ATEX (XA) -
Cubemass DCI
NEC/CEC
Division 1
Ex-documentation
Ex documentation for the operating instruction:
BA00139D, BA00141DConseils de sécurité ATEX (XA) -
Change of Directives
Special Documentation
Change of Directives
Information spécifique (SD) -
Przepływomierze Coriolisa PAR_01_2010
Cubemass - Najmniejszy masowy przepływomierz
Coriolisa od Endress+HauserPublications (PU)03/12Polonais -
Flow measurement in utilities - for the US Market
Energy management in your hands - customized solutions for
compressed air, gas, steam and waterInformation spécifique (CP)12/10Anglais -
Modern measurement on filling machines
Filling, cleaning and sterilization
Information spécifique (CP)07/10Anglais -
Cubemass
Code produit: 8CN-
Numéro de déclaration: EC_00234_02.16EU DeclarationAllemand , Anglais , fr -
Cubemass
Code produit: 8CN-
Numéro de déclaration: EC_00235_01.16EU DeclarationAllemand , Anglais , fr -
Cubemass
Code produit: 8CN-
Région/Pays: International (IECEx)
Organisme d\'accréditation: EXAM (DMT, BVS)
Protection: Ex tb, Ex tb [ia Da], Ex db eb iaExplosion ProtectionAnglais -
Cubemass
Code produit: 8CN-
Région/Pays: Europe (ATEX)
Organisme d\'accréditation: EXAM (DMT, BVS)
Protection: Ex tb, Ex db eb iaExplosion ProtectionAllemand , Anglais -
Cubemass
Code produit: 8CN-
Région/Pays: Canada, USA
Organisme d\'accréditation: CSAExplosion ProtectionAnglais -
Cubemass, Promass 83, Promass 80, Promass 84, Promass 40
Code produit: 8CN-, 83F-, 83E-, 83H-, 83I-, 83P-, 83S-, 83A-, 83O-, 83X-, 80F-, 80E-, 80H-, 80I-, 84F-, 80S-, 80A-, 84A-, 84O-, 40E-, 84X-
Région/Pays: China
Organisme d\'accréditation: NEPSI
Catégorie: zone 1
Protection: Ex d e [ia Ga], Ex d [ia Ga], Ex tD A21 IP6X, Ex ia, Ex d e [ia], Ex d [ia]Explosion ProtectionAnglais -
Promass 83, CNGmass, Cubemass, Promass 40, Promass 80, Promass 84
Code produit: 83F-, 83E-, 83S-, 83I-, 83A-, 83P-, 83M-, 83H-, 80F-, 80E-, 80S-, 80P-, 80I-, 80A-, 80H-, 83X-, 83O-, 80M-, 40E-, 84F-, 84A-, 84M-, 84O-, 84X-, 8CN-, 8CM-, 8DF-, 8FF-
Région/Pays: India
Organisme d\'accréditation: CC(O)E
Catégorie: zone 1Explosion ProtectionAnglais -
Cubemass
Code produit: 8CN-
Région/Pays: USA
Organisme d\'accréditation: FM
Catégorie: I,II,III/1/A,B,C,D,E,F,G/T
Protection: XP/IS/DIPExplosion ProtectionAnglais -
CNGmass, Cubemass, Promass 40, Promass 80, Promass 83, Promass 84
Code produit: 8DF-, 8CN-, 84X-, 84O-, 84M-, 84F-, 84A-, 83X-, 83S-, 83P-, 83O-, 83M-, 83I-, 83H-, 83F-, 83E-, 83A-, 80S-, 80P-, 80M-, 80I-, 80H-, 80F-, 80E-, 80A-, 40E-
Région/Pays: India
Organisme d\'accréditation: CC(O)E
Catégorie: zone 1, zone 2Explosion ProtectionAnglais -
Promass 83, CNGmass, Cubemass, Promass 40, Promass 80, Promass 84
Code produit: 83F-, 83E-, 83S-, 83I-, 83A-, 83P-, 83H-, 80F-, 80E-, 80S-, 80P-, 80I-, 80A-, 80H-, 83X-, 83O-, 40E-, 84F-, 8FF-, 8DF-, 8CN-, 8CM-, 84X-, 84O-, 84A-
Région/Pays: South Africa
Organisme d\'accréditation: SABS
Catégorie: zone 21, zone 1, zone 0,1
Protection: Ex ia tb, Ex tb [ia Da], Ex d e [ia Ga], Ex d [ia Ga], Ex tb, Ex ia, Ex d e [ia], Ex d [ia]Explosion ProtectionAnglais
Accessoires / pièces de rechange
-
-
Nr F Order code 50098557
-
Nr F Order code 71039431
Kit carte alim. 8X 220V REx000 HE
HE = environnement sévère 220V = 85-260VAC
-
Nr F Order code 50098558
-
Nr F Order code 71039432
Kit car. al. 8X 220V REx120 HE Ex
HE = environnement sévère 220V = 85-260VAC
-
Nr F Order code 50098565
Kit carte alim. 40/8X/65 24V REx000
24V = 20-55VAC / 16-62VDC
-
Nr F Order code 71039434
Kit carte alim.8X 24V REx000 HE
HE = environnement sévère 24V = 20-55VAC / 16-62VDC
-
Nr F Order code 50098566
Kit carte alim. 40/8X/65 24V REx120 Ex
24V = 20-55VAC / 16-62VDC
-
Nr F Order code 71039436
Kit carte alim. 8X 24V REx120 HE Ex
HE = environnement sévère 24V = 20-55VAC / 16-62VDC
-
-
-
Nr 7 Order code 50094002
Set 10 fusibles 250 VAC T 800mA
-
Nr 7 Order code 50094003
Set 10 fusibles 250 VAC T 2A00
-
-
-
Nr B Order code 71106645
Set ampli.mes. Cubemass DCI WEA Ex
WEA= Langue DE+EN+FR+IT+ES+PT+NL
-
Nr B Order code 71106647
Set ampli.mes. Cubemass DCI WEA HE Ex
WEA= Langue DE+EN+FR+IT+ES+PT+NL HE = environnement sévère
-
Nr B Order code 71106649
Set ampli.mes. Cubemass DCI EES Ex
EES= Langue SV+FI+NO+RU+PL+CS+EN
-
Nr B Order code 71106652
Set ampli.mes. Cubemass DCI EES HE Ex
EES= Langue SV+FI+NO+RU+PL+CS+EN HE = environnement sévère
-
Nr B Order code 71106653
-
Nr B Order code 71106655
Set ampli.mes. Cubemass DCI SEA HE Ex
SEA= Langue JA+ID+EN HE = environnement sévère
-
Nr B Order code 71106656
-
Nr B Order code 71106657
Set ampli.mes. Cubemass DCI CN HE Ex
CN= langue ZH + EN HE = environnement sévère
-
-
-
Nr C Order code 50098302
-
Nr C Order code 71039479
Set E/S Courant passif fréquence HE Exi
50/53/8X HE = environnement sévère
-
Nr C Order code 50098303
-
Nr C Order code 71039478
Set E/S Courant actif fréquence HE Exi
50/53/8X HE = environnement sévère
-
-
-
Nr D Order code 71021743
Set Com ModbusRS485+ent.aux. 2 Slots Ex
53/83/84/65/8CN/8DF
-
Nr D Order code 71039485
Set E/S Modb.RS485+ent.aux.2 Slots HE Ex
53/83/84/8CN/8DF HE = environnement sévère
-
Nr D Order code 50096833
-
Nr D Order code 71039477
Set E/S Courant HART+3 Slots HE EX
53/55/8x HE = environnement sévère
-
-
-
Nr 2 Order code 50096834
-
Nr 2 Order code 71039487
Set sous-module sortie courant HE
53/55/8X HE = environnement sévère
-
-
-
Nr 5 Order code 50096836
-
Nr 5 Order code 50096836
-
Nr 5 Order code 71039491
Set sous-module sortie relais HE
53/55/83/84/8CN/8DF HE = environnement sévère
-
Nr 5 Order code 71039491
Set sous-module sortie relais HE
53/55/83/84/8CN/8DF HE = environnement sévère
-
-
-
Nr 4 Order code 50096837
-
Nr 4 Order code 71039492
Set sous-module entrée aux. HE
53/55/8X HE = environnement sévère
-
-
-
Nr 31 Order code 50108692
Set sous-mod 84/8CN/8DF sortie fréq.
-
Nr 31 Order code 50108692
Set sous-mod 84/8CN/8DF sortie fréq.
-
Nr 31 Order code 71039490
Set sous-mod. 84/8CN/8DF sortie fréq. HE
HE = environnement sévère
-
Nr 31 Order code 71039490
Set sous-mod. 84/8CN/8DF sortie fréq. HE
HE = environnement sévère
-
-
-
Nr J Order code 50096755
-
-
-
Nr E Order code 50096754
-
-
-
Nr G Order code 50094016
Set bus/carte racc. 5X/40/8X/65 boît.ter
-
-
-
Nr 21 Order code 50094017
Set bus/carte rac. 5X/8X/9X/65 boît.mur.
-
-
-
Nr 18 Order code 50094014
Set carte racc. entrée/sortie boît.mural
-
-
-
Nr 19 Order code 50098637
Set carte racc. Pmass 8X boît.mural
-
Nr 19 Order code 71039493
Set carte racc. 8X boîtier mural HE
HE = environnement sévère
-
-
-
Nr A Order code 50098705
-
Nr A Order code 71039494
Set carte rac.8X FS HE
Capteur: A/I/M/F/H/E/S/P/O/X HE = environnement sévère
-
Nr A Order code 50098706
Set carte de raccordement 8X FS Ex
Capteur: A/I/M/F/H/E/S/P/O/X
-
Nr A Order code 71039495
Set carte rac.8X FS HE EX
Capteur: A/I/M/F/H/E/S/O/X, HE = environnement sévère
-
-
-
Nr 29 Order code 50108139
Set borne rac. boîtier terr. 5X/8X/40/65
-
-
-
Nr 30 Order code 50108140
Set borne rac. boîtier mural 5X/8X/9X/65
-
-
-
Nr 1 Order code 50094004
Set T-DAT - mém. données transmetteur
-
-
-
Nr S Order code 71003953
Set S-Dat Promass 84/8CN/8DF programmé
Numéro de série indispensable
-
-
-
Nr 8 Order code 50094026
Set couv. 5X/40/8X/65 avec hublot
-
-
-
Nr 32 Order code 50094027
Set couv. 5X/40/8X/93/65 avec hublot Exd
-
-
-
Nr 10 Order code 50094038
Set couvercle bornier raccordement
10/5X/40/8X/93/65/400/800
-
Nr 10 Order code 50094038
Set couvercle bornier raccordement
10/5X/40/8X/93/65/400/800
-
Nr 10 Order code 50094038
Set couvercle bornier raccordement
10/5X/40/8X/93/65/400/800
-
Nr 10 Order code 71247838
Kit réparation couvercle, vers.séparé
Utilisation: 10/5X/8X/8DF/8CN/92F/65/400/800 selon la Service Info SI01351D-1/06 Se compose de: Couvercle Rep.kit pour G14, Joint TOR 110.00 x 4.50 HNBR, Graisse
-
Nr 10 Order code 50094038
Set couvercle bornier raccordement
10/5X/40/8X/93/65/400/800
-
-
-
Nr 34 Order code 50094039
Set couv. 5X/40/8X/93/65 bornier rac.Exe
-
-
-
Nr 35 Order code 50094040
Set couv. 5X/40/8X/93/65 bornier rac.Exd
-
-
-
Nr 15 Order code 50098036
Set 10 presse-étoupes M20x1,5 Ex
-
Nr 15 Order code 50098036
Set 10 presse-étoupes M20x1,5 Ex
-
Nr 15 Order code 50096840
Set 10 presse-étoupes M20x1,5
-
Nr 15 Order code 50096840
Set 10 presse-étoupes M20x1,5
-
Nr 15 Order code 50098041
Set 10 adaptat. M20x1,5/G 1/2" bouch.PVC
-
Nr 15 Order code 50098041
Set 10 adaptat. M20x1,5/G 1/2" bouch.PVC
-
Nr 15 Order code 50098042
Set 10 adaptat. M20x1,5/NPT1/2"bouch.PVC
-
Nr 15 Order code 50098042
Set 10 adaptat. M20x1,5/NPT1/2"bouch.PVC
-
-
-
Nr 12 Order code 50096839
Set support carte cpl boît.ter./ inox
-
-
-
Nr 14 Order code 50099102
Set manchon pour boîtier terrain/ inox
-
-
-
Nr 36 Order code 71008445
Set couvercle compart. raccordement Ex
-
-
-
Nr 13 Order code 50096841
Set borne de terre/verrou de couvercle
-
-
-
Order code 50098636
Set 2 tôles de blindage boîtier mural
-
Order code 50096838
Set 2 tôles de blindage boîtier terrain
-
-
-
Nr 20 Order code 50094041
Set joint couvercle du boîtier mural
-
-
-
Nr 11 Order code 50094050
Set 10 joint couvercle boîtier terrain
-
-
-
Nr 25 Order code 50098703
-
-
-
Nr 26 Order code 50103152
Set pièces Promass E/F-HT/C/F-DCI/X FS
-
-
-
Nr 24 Order code 50098704
-
-
-
Nr 28 Order code 50093554
Set câble Promass version séparé 10m
-
Nr 28 Order code 50093573
Set câble Promass version séparé 20m
-
Nr 28 Order code 50098567
Set câble Promass version séparé 10m Ex
-
Nr 28 Order code 50098568
Set câble Promass version séparé 20m Ex
-
-
-
Order code 71123816
Set plaque de montage Cubemass
Plaque de montage universelle pour fixation du débitmètre sur diffé- rentes surfaces telles que murs, tableaux de contrôle, etc.
-
Order code DK8WM-
Transmetteur 80/83/84, set de montage
-
Order code DK8CS-
Cubemass, set de montage
Adaptateurs pour différents raccords de process standards. Pour fixation sur les raccords process Cajon.
-
Order code FXA193-
Interface FXA193 RS232 (9 broches)
L'interface de maintenance permet de configurer les appareils type Proline et TOF. Connexion au PC via le port série RS232 Contenu de la livraison: - Interface service avec câble de connexion RS232C (9 broches) - câble USB FXA, alimentation pour FXA193 à partir du port USB du PC.
-
-
Successeur
