iTHERM TM401
Thermorésistance modulaire - technologie basique

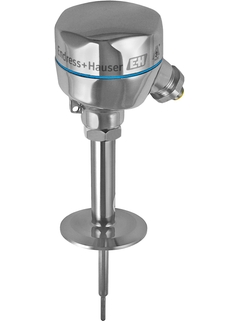

Image produit Thermorésistance hygiénique TM401 ©Endress+Hauser

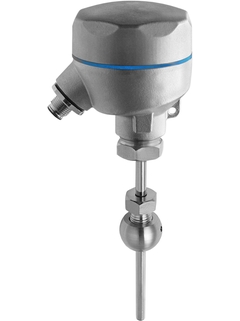

Image produit Thermorésistance hygiénique TM401 avec adaptateur à souder sphérique ©Endress+Hauser

Pour des applications hygiéniques et aseptiques standard dans les industries agroalimentaires et des sciences de la vie

Cette sonde de température iTHERM a été conçue pour répondre aux exigences de base des industries agroalimentaires et des sciences de la vie au meilleur prix. Il s'agit d'un produit standard clairement segmenté qui existe en différentes versions. Résultat : Gain de temps et d'argent grâce à une sélection de produit simple et rapide. Cet appareil utilise une technologie de base avec les caractéristiques suivantes : insert non amovible, grand choix de raccords process et certificats internationaux à un excellent rapport qualité/prix.

Sélection rapide

Choisissez parmi nos options suggérées
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

ou

Configuration personnalisée

Continuez votre sélection parmi toutes les options possibles
  • Avantages

    • Excellent rapport prix-performances et livraison rapide

    • Convivialité et fiabilité de la sélection du produit jusqu'à la maintenance

    • Certificats internationaux : standards hygiéniques selon 3-A® , EHEDG, ASME BPE, FDA, certificat de conformité EST

    • Grand...

  • Domaine d'application

    • Spécialement conçue pour une utilisation dans les applications hygiéniques et aseptiques des industries agroalimentaires et des sciences de la vie

    • Gamme de mesure : -50 à +200 °C (-8 to +392 °F)

    • Gamme de pression jusqu'à 50 bar (725 psi)

    • Indice de...

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Thermorésistance

  • Caractéristiques / Applications

    Style métrique

    Applications hygiéniques

    Applications aseptiques

    Raccords process hygiéniques

    Avec extension

  • Protecteur / tube de protection

    Sans (pas destiné à être utilisé avec un protecteur)

  • Insert / Sonde

    Sans insert interchangeable

  • Diamètre extérieur tube de protection / insert

    6,0 mm (0,24")

    8,0 mm (0,31")

  • Longueur dʹimmersion sur demande

    jusqu'à 400 mm (15,75")

  • Matériau tube de protection/protecteur

    316L

  • Raccord process

    Raccord ajustable

    Tri-clamp

    Micro-clamp

    Raccords clamp selon ISO2852

    Ingold

    G3/4" Liquiphant

    G1" Liquiphant

    Varivent

    SMS 1147

    Manchon fileté selon DIN 11851

  • Forme de lʹextrémité

    Droite

    Réduite

  • Rugosité de surface Ra

    0,76 μm (30 μin)

    0,38 μm (15 μin)

  • Gamme de temperature de service

    PT100 :

    -50 °C … 200 °C

    (-58 °F … 392 °F)

  • Pression process max. (statique)

    à 20 °C : 40 bar (580 psi)

  • Précision

    Classe A selon IEC 60751

  • Temps de réponse

    Selon la configuration

  • Intégration transmetteur en tête

    oui (4 ... 20 mA, HART)

  • Certification

    SIL (uniquement transmetteur)

Documents / Manuels / Logiciels

Accessoires / pièces de rechange

Nr
Order code
Specification
    • Order code 71182602

      Pcs rech. kit étanchéité TA30A/TA30D

      5x joint torique 3.69x1.78 5x joint torique 74.7x2.75

    • Order code 71182606

      pièces de rech. kit d'étanchéité TA30R

      5x joint torique 57x2.5 5x joint torique 64.3x1.8 bleu

    • Order code 71367427

      Kit bague D21/di 10xgreen,10 p

      Lot de: 10 pièces

    • Order code 71383294

      Joint kit pcs rechange Da21/10x2EPDM 10p

      10 pièces

    • Order code 60022519

      Bouchon à visser G1/2 1.4435

    • Order code 71215757

      Kit pcs. de rech. Press-vis TK40 G1/4 d6

      Livraison : 3 pièces par kit.

    • Order code 52018765

      Manchon à souder G3/4 d=50, 316L, 3.1

      Montage affleurant, pour cuve Matériau inox 316L Conforme EHEDG, 3-A, FDA Joint torique en silicone. Certificat matière selon EN10204-3.1 Utilisation: FMI51, FTI51,FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, QMW43, 11371. Utilisation: TMR35.

    • Order code 52028295

      Manchon à souder G3/4, d=29, 316L, 3.1

      Montage affleurant avec raccord process Pour montage sur tuyauterie Matériau inox 316L, Certificat matière selon EN10204-3.1 Joint torique en silicone. FDA, conforme EHEDG Utilisation: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 52021717

      Joint torique 14,9x2,7VMQ, FDA, 5 pièces

      Matériau: Silicone VMQ 75. Utilisation: Manchon à souder G3/4, 316L, (71258355) montage sur cuve, (71258357) montage sur tuyauterie, montage affleurant FTL31/FTL33, FTW23/FTW33, QMW43, Manchon à souder G3/4, 316L, 3.1, (52018765) montage sur cuve, (52028295) montage sur tuyauterie, montage affleurant FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 52001052

      Manchon à souder G3/4 (d=55), 316L

      Montage affleurant, pour cuve Matériau : inox 316L, Joint: Joint torique en silicone EHEDG, 3A, FDA Utilisation: FTL50/FTL50H, FTL80,QMW43. Utilisation: TMR35

    • Order code 52011897

      Manchon à souder G3/4 (d=55), 316L, 3.1

      Montage affleurant avec raccord process Matériau : inox 316L Certificat matière selon EN10204-3.1 Joint torique en silicone. FDA, EHEDG, conforme 3A Utilisation: FTL50/FTL50H, FTL80, QMW43. Utilisation: TMR35.

    • Order code 52014473

      Joint tor. 21,89x2,62 VMQ70, FDA, 5 pcs

      Matériau: Silicone VMQ 70. Utilisation: manchon à souder G3/4, 316L (52001052) montage affleurant, 316L, 3.1 (52011897) montage affleurant, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81.

    • Order code 52001051

      Manchon à souder G1, (d=60), 316L

      Montage affleurant, pour cuve Matériau : inox 316L, EHEDG, 3A, FDA Joint torique en silicone. Utilisation :FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35, QMW43. Utilisation: TM401/TM411, TMR35.

    • Order code 52011896

      Manchon à souder G1, (d=60), 316L, 3.1

      Montage affleurant avec raccord process Matériau : inox 316L, Certificat matière selon EN10204-3.1 Joint torique en silicone. FDA, EHEDG, conforme 3A Utilisation:FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35, QMW43. Utilisation: TM401/TM411, TMR35.

    • Order code 71093129

      Manchon à souder G1, d=53, 316L, 3.1

      Montage affleurant avec raccord process Matériau : inox 316L Certificat matière selon EN10204-3.1 Joint torique en silicone FDA, EHEDG, conforme 3A Utilisation:FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35, QMW43.

    • Order code 52014472

      Joint tor. 28,17x3,53 VMQ70, FDA, 5 pcs

      Matériau: Silicone VMQ 70. Utilisation: manchon à souder G1, 316L, (52001051) montage affleurant, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Manchon à souder G1, 316L, 3.1, (52011896) montage affleurant, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, manchon coulissant FTM21.

    • Order code 52001221

      Manchon à souder G1 orientable, 316L

      Montage affleurant avec raccord process Utilisation: FTL20/FTL20H, FTL330H/330L, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/81. Le Liquiphant est orientable Matériau : inox 316L, EHEDG, 3A, FDA Joint torique en silicone.

    • Order code 52011898

      Manchon à souder G1 orientable,316L, 3.1

      Montage affleurant avec raccord process Matériau : inox 316L Le Liquiphant est orientable Certificat matière selon EN10204-3.1 Joint torique en silicone. FDA, EHEDG, conforme 3A Utilisation: FTL20/FTL20H/FTL330H/FTL330L, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33, FTL80/FTL81.

    • Order code 52014424

      Joint profilé 29x36x3,7, FDA, 5 pièces

      Matériau: Silicone VMQ Utilisation:raccord process G1 montage affleuré, manchon à souder G1, 316L, orientable(52001221), Manchon à souder G1, 316L, 3.1, orientable (52011898), FTL31/FTL33, FTL80/FTL81, FTL50/FTL50H/FTL51/FTL51H, Manchon à souder Rd52, 316L, orientable, (52001047), 316L, 3.1, orientable, (52006909), FTL33, FTL50/FTL50H/FTL51/FTL51H, QMW43.

    • Order code 71405560

      Adaptateur à souder M12x1.5 316L/1.4435

    • Order code 71424800

      Manchon à souder G1/2 metal/metal

      Pour connection avec filetage femelle G1/2". Matériel 316L/1.4435. Avec détecteur de fuite (norme 3A).

    • Order code XPT0002-DC

      Connecteur pr thermometre + transmetteur

    • Order code 71044061

      Kit de fixation cplt TMT8x/7x EU (europe

      2x vis, 2x ressorts, 2x rondelles, 1x joint de connecteur CDI

    • Order code XPT0004-

      Spare parts kit cover terminal headTA30R

      cover of connecting head

  • A
    • Nr A Order code TA30A-

      Terminal Head TA30A

      Retainer for terminal block or head transmitter + optional display. Cover: low, hinged, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50...150 oC (housing). Protection: IP66/68, NEMA 4X (housing).

    • Nr A Order code TA30R-

      Terminal Head TA30R

      Retainer for terminal block or head transmitter + optional display. Cover: screwed, optional window. Material: Stainless Steel 316L. Colour: Steel (no coating). Ambient Temp.: -50...85/130 oC (display/standard). Protection: IP66/68, NEMA4X; IP69K (housing). :: easy wiring through best accessibility. :: compact desing and low weight.

    • Nr A Order code TA30S-

      Terminal Head TA30S

      Retainer for terminal block or head transmitter. Cover: screwed. Material: Polypropylene. Colour: white. Ambient Temperature: -30...+130oC. Protection: IP65, NEMA4X (housing). :: easy wiring through good accessibility. :: compact design, low weight.

  • B
    • Nr B Order code TMT180-

      iTEMP TMT180, Head Transmitter Pt100

      Temperature transmitter,PC-programable. Application: RTD. 2-wire 4-20mA. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Nr B Order code TMT181-

      iTEMP TMT181, Head Transmitter PCP

      Product being phased out, limited availability. Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Order code TMT71-

      iTEMP TMT71, Transmitter 4-20mA

      2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

    • Order code TMT72-

      iTEMP TMT72, Transmitter HART

      2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

  • B
    • Nr B Order code TMT182-

      iTEMP TMT182, Head Transmitter HART

      Product being phased out, limited availability. Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanicisolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Nr B Order code TMT82-

      iTEMP TMT82, Transmitter HART

      2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.
