Levelflex FMP50 - Radar de niveau filoguidé

Radar de niveau filoguidé

Time-of-Flight

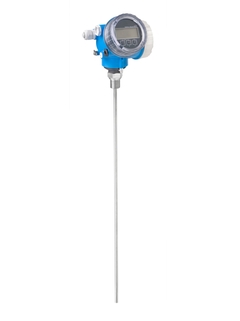

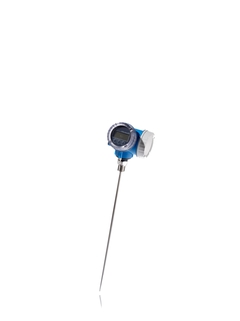

Levelflex FMP50

Sonde de niveau pour toutes les applications de base dans les liquides

FMP50

Comparer

Données clés

Précision

Sonde à tige : +/- 2 mm (0.08 in)
Sonde à câble : +/- 2 mm (0.08 in)
Température de process

-20...+80 °C
(-4...+176 °F)
Pression process / Limite surpress. max.

Vide...6 bar,
(vide...87 psi)
Distance de mesure max.

Tige : 4 m (13 ft), CD min > 1,6
Câble : 12 m (40 ft), CD min > 1,6
Pièces en contact avec le produit

Sonde à tige : 316L, PPS, Viton
Sonde à câble : 316, PPS, Viton

Voir toutes les spécifications

Domaine d'application

Le Levelflex FMP50 est destiné aux applications de base dans les liquides, sans exigences élevées en termes de gammes de température et de pression ou de résistance chimique. Il est idéal pour les applications standard de stockage et d'entreposage ainsi que pour les circuits auxiliaires de process. Le radar filoguidé Levelflex FMP50 est utilisé pour la mesure de niveau continue dans les liquides, les pâtes et les boues. La mesure est insensible aux produits changeants, variations de température, ciels gazeux et vapeurs.

Version avec sonde à tige ou à câble.

Raccords process : raccord fileté ou bride adaptatrice
Température : -20 à +80 °C (-4 à +176 °F)
Pression : -1 à +6 bar (-14.5 à +87 psi)
Gamme de mesure maximum : Tige 4 m (13 ft), câble 12 m (39 ft)
Précision : ±2 mm (0.08")
Certificats internationaux pour la protection contre les explosions, sécurité antidébordement WHG, SIL, protocole de linéarité en 5 points

Avantages

Mesure fiable même en cas de fluctuations des propriétés du produit et du process
Concept de gestion des données HistoROM pour une mise en service, une maintenance et un diagnostic simples et rapides
Fiabilité très élevée grâce à la nouvelle évaluation Multi-Echo Tracking
Hardware et software développés selon IEC 61508 jusqu'à SIL3
Technologie Heartbeat pour un fonctionnement sûr et économique de l'installation tout au long du cycle de vie
Intégration facile dans un système de commande ou de gestion des équipements et concept de commande intuitive par menus déroulants (sur site ou via le système de commande)
Le test de validité le plus simple au monde pour SIL et WHG permet un gain de temps et une réduction des coûts

Vidéos

Principe de mesure du temps de parcours
Vidéo sur la mise en service du radar filoguidé Levelflex FMP5x et du radar à émission libre Micropilot FMR5x
Concept unique de gestion des données HistoROM pour une mesure de niveau fiable
Algorithmes intelligents permettant une mesure de niveau fiable grâce au Multi-Echo Tracking
Le Multi-Echo Tracking avec Tank Trace marque et trace tous les signaux d'écho, pas uniquement le signal de niveau - garantissant ainsi une mesure fiable à tout moment
