TST310
Thermorésistance, sonde de température à câble

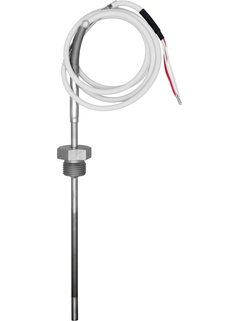

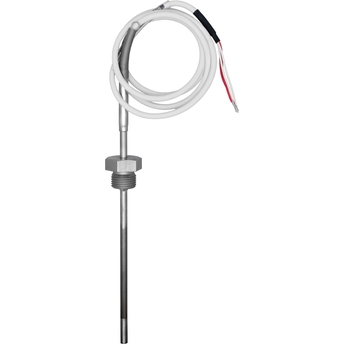

Thermorésistance Pt100 TST310, sonde de température à câble

Sonde Pt100 économique pour une utilisation dans de nombreuses applications de process et de laboratoire

La sonde à câble RTD est facile à installer et offre une sécurité de fonctionnement élevée grâce à sa mesure de température fiable et précise dans les process standard. La sonde est adaptée en particulier à la mesure de température dans les gaz ou les liquides tels que l'air, l'eau, l'huile, etc. pour la fabrication de machines, les équipements de laboratoire et les installations. Sans doigt de gant supplémentaire, la gaine de la sonde est en contact direct avec le produit de process. Cela permet à la sonde à câble de détecter instantanément et avec précision les variations rapides de température.

Dimensionnement
Tarification après connexion et configuration

Comparer

Sélection rapide

Choisissez parmi nos options suggérées

<%label%>
-- selected coding

-- selected label
<%label%>
Vous cherchez d'autres options? Veuillez utiliser le configurateur individuel pour continuer.
<%feature%>
-- selected coding

-- selected label
<%feature%>
<%coding%>

<%label%>

Vous cherchez d'autres options? Veuillez utiliser le configurateur individuel pour continuer.
Process Connection
<%coding%>

<%label%>

<%coding%>

<%label%>

<%message%>

Modules d'extension optionnels

Veuillez utiliser le configurateur individuel pour continuer.

Configuration personnalisée

Continuez votre sélection parmi toutes les options possibles

Configurer

Composants additionnels

Avantages
Flexibilité élevée grâce à des longueurs d'insertion spécifiques à l'utilisateur et à des raccords process variables
Temps de réponse rapide
Capteur Pt100 simple ou double avec classe de précision A, B, ou AA selon IEC 60751
Types de protection pour une...

Afficher plus
Flexibilité élevée grâce à des longueurs d'insertion spécifiques à l'utilisateur et à des raccords process variables
Temps de réponse rapide
Capteur Pt100 simple ou double avec classe de précision A, B, ou AA selon IEC 60751
Types de protection pour une utilisation en zones explosibles : sécurité intrinsèque (Ex ia) et antiétincelle (Ex nA)
Agrément Marine

Afficher moins

Domaine d'application

La thermorésistance est adaptée en particulier à la mesure de température dans les gaz ou les liquides tels que l'air, l'eau, l'huile, etc. pour la fabrication de machines, les équipements de laboratoire et les installations.

Caractéristiques et spécifications

Retour

Details

Principe de mesure

Thermorésistance
Caractéristiques / Applications

Style métrique

Sonde à câble

Adapté aux zones explosibles

Raccord process sous forme de raccord ajustable
Tête de raccordement

Non défini
Protecteur / tube de protection

Sans (pas destiné à être utilisé avec un protecteur)
Insert / Sonde

à isolation minérale (MI), flexible
Diamètre extérieur tube de protection / insert

3,0 mm (0,12'')

6,0 mm (0,24'')
Longueur dʹimmersion sur demande

jusqu'à 10.000,00 mm (393,70'')
Matériau tube de protection/protecteur

1.4404 (316L)

1.4571 (316Ti)
Raccord process

Filetage mâle :

G1/4"

G1/2"

M10x1

M8x1

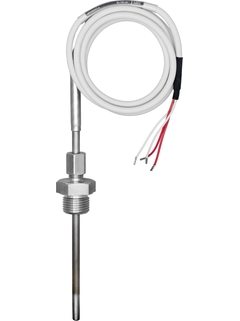

Raccord ajustable :

G1/8"

G1/4"

G1/2"

NPT1/4"

NPT1/2"

M10x1

M8x1
Forme de lʹextrémité

Droite
Gamme de temperature de service

PT 100 :

-50 °C ...400 °C

(-58 °F ...752 °F)
Pression process max. (statique)

à 20 °C : 25 bar (363 psi)
Précision

Classe A selon IEC 60751

Classe B selon IEC 60751

Classe AA selon IEC 60751
Temps de réponse

t50 = 3 s

t90 = 6 s
Intégration transmetteur en tête

non
Agrément Ex

ATEX II

NEPSI

IECEx

Agrément Marine

Afficher plus
Afficher moins

Documents / Manuels / Logiciels

Type de téléchargement

Filtrer

Technical information Omnigrad T TST310
"RTD thermometer, can be screwed in or inserted; with fixed connected"
cable and anti-kink spring

Information technique (TI)
TST310 Safety instructions
Proof of intrinsic safety
Control Drawing

Conseils de sécurité ATEX (XA)
Omnigrad TR1x, TR4x, TR88, TR6x, TC1x, TC88, TEC420, TC6x ATEX: II 1D, II 1/2D Ex ia IIIC or II 1G, II 1/2G Ex ia IIC IECEx: Ex iaIIC Safety Instructions
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.

Conseils de sécurité ATEX (XA)
RTD/TC thermometers ATEX II 3G, II 3D Safety Instructions
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.

Conseils de sécurité ATEX (XA)
Safety instructions ATEX II1GD or II 1/2 GD
RTD / TC inserts and cable thermometers
Omniset TPR100, TPC100, TSx310

Conseils de sécurité ATEX (XA)
iTHERM TS111, TM211 Omniset TPx100, Omnigrad TSx310 RTD/TC inserts and cable thermometers ATEX: II1D, II1/2D Ex ia IIIC or II1G, II1/2G Ex ia IIC IECEx: Ex ia IIC Ga, Ga/Gb
Safety instructions for electrical apparatus certified for use in
explosion-hazardous areas.

Conseils de sécurité ATEX (XA)
Omnigrad TRxx, TCxx, TxCxxx
RTD/TC modular thermometers
0Ех ia IIC T6…T1 Ga Х
Ga/Gb Ех ia IIC T6…T1 Ga Х
Ех ia IIIC 85 °C…450 °C Da Х
Ех ia IIIC 85 °C…450 °C Da/Db Х

Conseils de sécurité ATEX (XA)
Omniset TPx100, TSx310
RTD/TC inserts and cable thermometers
0Ех ia IIC T6…T1 Ga Х
Ga/Gb Ех ia IIC T6…T1 Ga X
Ех ia IIIC 850C…4500C Da Х
Ех ia IIIC 850C…4500C Da/Db Х

Conseils de sécurité ATEX (XA)
Mesure de température
Capteurs et transmetteurs pour les industries de process

Familles de produits (FA)

12/19

fr
温度测量
过程工业用温度传感器和温度变送器

Familles de produits (FA)

12/14

Chinois
Pomiar temperatury
Czujniki i przetworniki pomiarowe
do kontroli przemysłowych procesów technologicznych

Familles de produits (FA)

10/14

Polonais
Измерение температуры
Датчики температуры и преобразователи для любых
отраслей промышленности.

Familles de produits (FA)

06/13

Russe
Misura della temperatura
Termometri e trasmettitori
per l'industria di processo

Familles de produits (FA)

04/18

Italien
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso

Familles de produits (FA)

04/18

Espagnol
Field of activities FA Temperature measurement
Thermometers and transmitters for the process industry

Familles de produits (FA)

03/13

Anglais
Sıcaklık Ölçümü
Proses endüstrisi için termometreler ve transmiterler

Familles de produits (FA)

03/13

Turc
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie

Familles de produits (FA)

02/20

Allemand
Temperature measurement
Thermometers and transmitters for the process industry

Familles de produits (FA)

02/20

Anglais
Измерение температуры
Ключевые особенности термометров Endress+Hauser для нефтегазовой отрасли

Information spécifique (CP)

08/11

Russe
Инженерные решения по термометрии
Специальные решения по термометрии для химической и
нефтеперерабатывающей промышленности

Information spécifique (CP)

04/10

Russe
Process RTD Direct contact, Process TC direct in contact
Code produit: TSC310-, TST310-
Numéro de déclaration: MD-14002A

Manufacturer Declaration

Allemand , Anglais
Process RTD Direct contact
Code produit: TST310-
Numéro de déclaration: HE_00527_01.17
Spécifications du fabricant: RoHS

Manufacturer Declaration

Anglais
DIN Rail Transmitter, Field transmitter, head transmitters, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC direct in contact, Process TC General purpose, Process TC Heavy duty
Code produit: TST310-, TSC310-, TPC100-, TMT162-, TMT142-, TMT128-, TMT127-, TMT122-, TMT121-, TMT112-, TMT111-
Numéro de déclaration: HE_00237_04.15
Spécifications du fabricant: Explosion protection, EMC

Manufacturer Declaration

Russe
Process RTD General purpose, Process TC General purpose, Process RTD Hygienic, Process RTD Heavy duty, Process RTD Direct contact, Process TC Heavy duty, Process TC direct in contact, ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, ACCESSORIES: T_INSERTS
Code produit: TC10-, TC12-, TC13-, TR11-, TR12-, TR13-, TR15-, TR24-, TM411-, TM412-, TR10-, TR45-, TR47-, TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TST310-, TC15-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TSC310-, TPR100-, TPC100-, TS111-
Numéro de déclaration: EC_00177_01.16

EU Declaration

Allemand , Anglais , fr
RTD-thermometer, Process TC Heavy duty, Process TC General purpose, Process TC Explosion proof, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Explosion proof, Process RTD direct in contact, Process RTD Direct contact, Plugs RTD direct contact, Magphant, Low cost RTD General purpose, Industrial Modular Thermometer
Code produit: TR15-, TR13-, TR12-, TR11-, TR10-, TMT470L-, TMT162R-, TMT162C-, TMT142R-, TMT142C-, TMR35L-, TMR35-, TMR31L-, TMR31-, TM411-, TM401-, TH56-, TH55-, TH54-, TH53-, TH52-, TH51-, TR24-, TTR35-, TTR31-, TST90-, TST602-, TST487-, TST434-, TST41N-, TST414-, TST410-, TST40N-, TST310-, TST187-, TSM487-, TSM187-, TSC310-, TR88-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TH27-, T55-, T54-, T53-, T15-, T14-, T13-, OTR96-, OTR95-, OTR94-, OTR93-, OTR92-, OTR91-, OTR90-, OTR35-, OTR31-, MLTTS01-, MLTTS00-, GPTL-, DTT35L-, DTT35-, DTT31L-, DTT31-, TAF11-, TH18-, TH17-, TH15-, TH14-, TH13-, TH12-, TH11-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, TAF16-, TAF12T-, TAF12S-, TAF12D-
Numéro de déclaration: EC_00568_01.17

EU Declaration

Allemand , Anglais , fr
Process TC Heavy duty, Process TC General purpose, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Direct contact, ACCESSORIES: T_INSERTS, ACCESSORIES: TC INSERT, ACCESSORIES: RTD INSERT
Code produit: TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TST310-, TR10-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TM111-, TM131-, TM411-, TM412-, TPC100-, TPR100-
Numéro de déclaration: EC_00169_02.16

EU Declaration

Allemand , Anglais , fr
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, ACCESSORIES: T_INSERTS, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC direct in contact, Process TC General purpose, Process TC Heavy duty
Code produit: TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TST310-, TR11-, TR10-, TPR100-, TPC100-, TM412-, TM411-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Numéro de déclaration: EC_00177_02.16

EU Declaration

Allemand , Anglais , fr
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, ACCESSORIES: T_INSERTS, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic
Code produit: TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS101-, TS111-, TST310-, TST434-, TST602-, TR45-, TR44-, TR25-, TR24-, TR15-, TR13-, TR12-, TR11-, TR10-, TPR300-, TPR100-, TM411-, TM401-, TET300-
Région/Pays: Russia (TR CU)
Organisme d\'accréditation: EAC
Numéro d\'agrément: TC RU D-DE.AZ01.B.01156

Divers

Russe
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC Direct contact, Process TC direct in contact
Code produit: TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TST310-, TR11-, TR10-, TPR100-, TPC100-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Région/Pays: China
Organisme d\'accréditation: NEPSI
Protection: Ex ia IIC T6...T1

Explosion Protection

Chinois
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC Direct contact, Process TC direct in contact
Code produit: TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TST310-, TR11-, TR10-, TPR100-, TPC100-, TM411-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Région/Pays: International (IECEx)
Organisme d\'accréditation: DEKRA
Protection: Ex ia IIC T6...T1 Ga, Ex ia IIC T6...T1 Ga/Gb, Ex ia IIIC Txxx°C Da, Ex ia IIIC Txxx°C Da/Db

Explosion Protection

Anglais
Process TC Heavy duty, Process TC General purpose, Process TC direct in contact, Process TC Direct contact, Process RTD Hygienic, Process RTD Heavy duty, Process RTD General purpose, Process RTD Direct contact, process displays, head transmitters, Field transmitter, ACCESSORIES: TC INSERT, ACCESSORIES: RTD INSERT
Code produit: TMT85-, TPC100-, TPR100-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TST310-, TMT84-, TMT82-, TMT162-, TMT142-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-, RID16-, RID14-, RIA16-, RIA15-, RIA14-
Région/Pays: India
Organisme d\'accréditation: NAGPUR
Protection: Ex ia IIC T6...T1, Ex ia IIC T6...T4, Ex ib IIC T6...T4

Explosion Protection

Anglais
Process RTD Direct contact, Process TC direct in contact
Code produit: TSC310-, TST310-
Région/Pays: South Korea
Organisme d\'accréditation: KOSHA
Protection: Ex ia IIC T6...T1

Explosion Protection
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC direct in contact, Process TC General purpose, Process TC Heavy duty
Code produit: TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TST310-, TR11-, TR10-, TPR100-, TPC100-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Région/Pays: Russia (TR CU)
Organisme d\'accréditation: EAC
Protection: Ex d, Ex ia, Ex tb, Ex tD A20/A21 IP6X, Ex tD A21 IP6X, Ex ta/tb

Explosion Protection

Russe
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC Direct contact, Process TC direct in contact
Code produit: TR12-, TR13-, TR15-, TR24-, TR45-, TR47-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TSC310-, TST310-, TR11-, TR10-, TPR100-, TPC100-, TM411-, TEC420-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Région/Pays: Europe (ATEX)
Organisme d\'accréditation: DEKRA
Catégorie: II 1/2 D, II 1/2 G, II 1 D, II 1 G
Protection: Ex ia IIC T6...T1 Ga, Ex ia IIC T6...T1 Ga/Gb, Ex ia IIIC Txxx°C Da

Explosion Protection

Anglais
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, ACCESSORIES: T_INSERTS, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process RTD Hygienic, Process TC Direct contact, Process TC direct in contact
Code produit: TR11-, TR12-, TR13-, TR15-, TR24-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, TS211-, TSC310-, TST310-, TR10-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TM111-, TM131-, TM411-, TPC100-, TPR100-
Région/Pays: China
Organisme d\'accréditation: NEPSI
Protection: Ex nA IIC T6...T1 Gc

Explosion Protection

Anglais
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, Process TC direct in contact, Process TC General purpose, Process TC Heavy duty
Code produit: TR11-, TR12-, TR13-, TR15-, TR24-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TST310-, TR10-, TPR100-, TPC100-, TC88-, TC66-, TC65-, TC63-, TC62-, TC61-, TC15-, TC13-, TC12-, TC10-
Protection: Ex d IIC T6...T1 Ga/Gb, Ex d IIC Txxx°C Gb, Ex ia IIC T6...T1 Ga, Ex ia IIC T6...T1 Ga/Gb, Ex ia IIIC Txxx°C Da, Ex ia IIIC Txxx°C Da/Db, Ex tb IIIC Txxx°C Db, Ex ta/tb IIIC Txxx°C Da/Db

Explosion Protection

Russe
Low cost RTD General purpose, Process RTD Direct contact, Process RTD Explosion proof, Process RTD General purpose, Process RTD Heavy duty, RTD thermometer Zone "0"
Code produit: TST410-, TST310-, TST264-, TST262-, TST221-, TST220-, TST90-, TST80-, TST72-, TST420-, TST42-, TST414-, TST120-, TST12-, TST111-, TST110-, TST11-, TST10-, TST210-, TST141-, TST140-, TST121-, TST130-, TST131-
Région/Pays: Romania
Organisme d\'accréditation: BRML
Numéro d\'agrément: RO_BRML_200_97

Metrology
ACCESSORIES: RTD INSERT, ACCESSORIES: TC INSERT, ACCESSORIES: T_INSERTS, Low cost RTD General purpose, Process RTD Direct contact, Process RTD General purpose, Process RTD Heavy duty, RTD-thermometer
Code produit: TR88-, TS111-, TSM187-, TSM487-, TST187-, TST310-, TST40N-, TST410-, TST414-, TST41N-, TST434-, TST487-, TST602-, TR66-, TR65-, TR63-, TR62-, TR61-, TR25-, TR24-, TR15-, TR13-, TR12-, TR11-, TR10-, TPR300-, TPR100-
Région/Pays: Russia
Organisme d\'accréditation: Rosstandart
Numéro d\'agrément: IT.C.32.004.A_66572

Metrology

Russe
Process RTD Direct contact
Code produit: TST310-
Région/Pays: International
Organisme d\'accréditation: RINA

Marine

Anglais

Afficher plus
Afficher moins

Accessoires / pièces de rechange

???Afficher en tant que PDF???

Recherche

Filtrer

Order code

Specification

- Order code

  L`appareil n`est pas réparable

  Afficher les détails Masquer les détails
- Order code 60011575

  Olive rech. TA50-QB/FB D=3mm, AISI 316

  Lot de 10 pièces

  Afficher les détails Masquer les détails
- Order code 60011598

  Olive de rech. TA50-QP/FP D=3mm, PTFE

  Lot de 10 pièces

  Afficher les détails Masquer les détails
- Order code 60011599

  Olive rech. TA50-GB/NB/HB/PB/BB/CB/DB

  D=6,1mm, AISI316, Lot de 10 pièces

  Afficher les détails Masquer les détails
- Order code 60011600

  Olive de rech.TA50-GP/NP/HP/PP/BP/CP/DP

  D=6.1mm, PTFE. Lot de 10 pièces

  Afficher les détails Masquer les détails
C
- Nr C Order code TA50-

  Raccord coulissant fileté TA50

  A visser.

  Afficher les détails Masquer les détails

Afficher plus
Afficher moins

Nos réalisations

Actualités
Protection des pompes… et des personnes

L’ajout de capteurs à un système de pompage peut contribuer à un fonctionnement plus efficace des pompes et à la détection des problèmes avant qu’ils ne deviennent trop graves. Ces capteurs peuvent même sauver des vies.
Lire l'article complet
Événements à venir
22.06.2020 - 26.06.2020
- Formation certifiée pour ingénieur PROFIBUS DP/PA
Grâce à des travaux pratiques et concrets, vous apprendrez le fonctionnement détaillé de la technologie de bus de terrain PROFIBUS. À l'issue de cette formation, vous serez capable de concevoir et mettre en service un réseau de bus de terrain PROFIBUS.

TST310
Thermorésistance, sonde de température à câble
