Sonde de redox analogique Orbipac CPF82

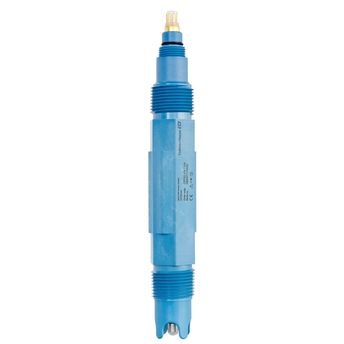

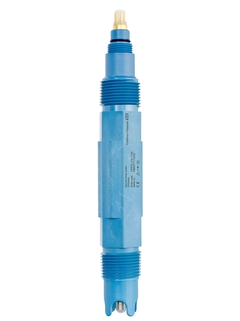

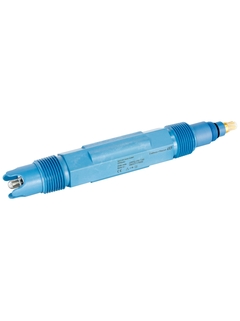

Orbipac CPF82 - Sonde de redox analogique compacte pour les milieux hostiles ©Endress+Hauser
Orbipac CPF82 - Sonde de redox analogique compacte pour les milieux hostiles ©Endress+Hauser
  • Orbipac CPF82 - Sonde de redox analogique compacte pour les milieux hostiles
  • Orbipac CPF82 - Sonde de redox analogique compacte pour les milieux hostiles

Electrode compacte pour les eaux usées, les matières premières et la métallurgie

L'Orbipac CPF82 est la solution analogique simple pour la mesure de redox en milieu hostile. Son grand diphragme PTFE anticolmatage garantit une faible maintenance et son support intégré permet un gain d'espace et de temps lors de son installation en chambre de passage ou en sonde à immersion.

Sélection rapide

Choisissez parmi nos options suggérées
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

CPF82
Afficher les détails Masquer les détails
Afficher les détails
Retour à la sélection rapide
  • <%feature%>
    <%coding%>
    <%label%>
pc
  • Modules d'extension optionnels
Veuillez utiliser le configurateur individuel pour continuer.
ou

Configuration personnalisée

Continuez votre sélection parmi toutes les options possibles

Composants additionnels

  • Avantages

    • Adapté pour l'installation en chambre de passage ou en sonde à immersion

    • Stabilité à terme : Deuxième pont électrolytique pour une meilleure protection contre les empoisonnements par les ions tels que S2- ou CN-

    • Le boîtier robuste en polymère assure une...

  • Domaine d'application

    L'Orbipac CPF82 est la sonde de redox robuste pour le traitement de l'eau industrielle et des eaux usées et les process dans l'industrie minière. Il surveille :

    • les entrées et sorties

    • la neutralisation

    • la flottation

    • la lixiviation

Caractéristiques et spécifications

Retour

Details

  • Principe de mesure

    Capteur redox

  • Application

    Eau, eaux usées, process, galvanique

  • Caractéristique

    Electrode gel résistante à la contamination et au colmatage, comprenant un raccord process NPT 3/4".

  • Gamme de mesure

    -1500 mV - +1500 mV

  • Principe de mesure

    Electrode gel compacte avec système de référence à double chambre, pont électrolytique en nitrate de potassium et diaphragme PTFE, broche platine

  • Design

    Electrode compacte dans un boîtier PPS avec raccord process NPT3/4".

  • Matériau

    PPS / verre / PTFE, platine

  • Dimensions

    Longueur : 120´mm
    (4.68 inch)

  • Température de process

    -10 °C - 110 °C
    (14 °F - 230 °F)

  • Pression de process

    max. 10 bar
    (145 psi)

  • Raccordement

    Tête de raccordement TOP68

  • Indice de protection

    IP68
